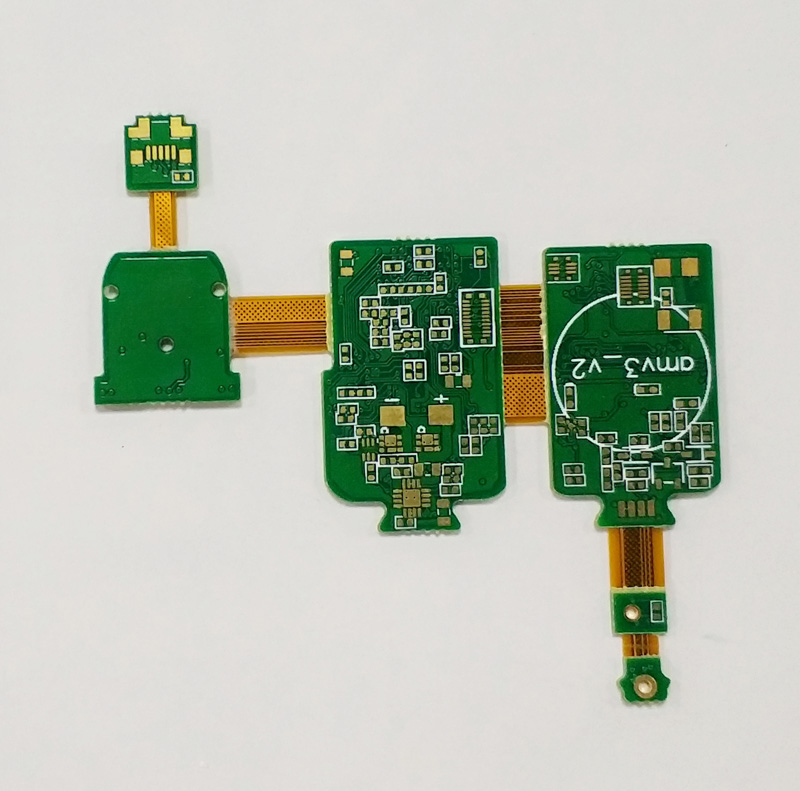

Kamera FPC, 4 L ayer R i gid Flexible PCB für Kamera, Multilayer Rigid-Flexible PCB
Starre flexible Leiterplatten (Rigid-Flex PCB) sind in der Unterhaltungselektronik weit verbreitet
Die Aufrüstung und Innovation von Produkten der Unterhaltungselektronik kann nicht von der Halterung der flexiblen FPC-Leiterplatte und der starr-flexiblen Leiterplatte getrennt werden. Seit seiner Gründung konzentriert sich Jinghongyi PCB auf flexible Leiterplatten , starre Leiterplatten , starr-flexible Leiterplatten , die Herstellung von Leiterplattenprototypen und die Bestückung von Leiterplatten . In der Digitalkamera FPC haben intelligente Spielzeug-FPC, Kamera-FPC , Projektor-FPC, TV-FPC, Spiel-FPC, Roboter-FPC, LCD-TV-FPC, Audio-FPC, Beleuchtungs-FPC, intelligente tragbare FPC und so weiter ausgereifte Prozessfertigungsfähigkeiten.
Starre flexible Leiterplatte : Leiterplatten aus flexiblen Substraten, die an verschiedenen Stellen mit starren Substraten verbunden sind. In starr-flexiblen Bindungsbereichen sind üblicherweise Leitungsmuster aus flexiblen Substraten und starren Substraten miteinander verbunden. Für die Verwendung von starren flexiblen Leiterplatten ist es in Europa, Amerika und Japan weit verbreitet. In Asien werden starre flexible Leiterplatten hauptsächlich in Mobiltelefonen verwendet. Die starr-flexible Leiterplatte unterscheidet sich von der ursprünglichen flexiblen Leiterplatte und der starren Leiterplatte in Material, Ausrüstung und Prozess. In Bezug auf Materialien ist PCB-Material FR4, FPC-Material ist PI oder PET, es gibt einige Probleme zwischen den beiden Materialien, wie z. B. Fuge, unterschiedliche Schrumpfungsraten der Heißkompression usw. Der Entwicklungsraum der starr-flexiblen Leiterplatte ist Sehr groß, es hat sehr gute Vorteile. Obwohl jeder Leiterplattentyp und -stil bestimmte Vor- und Nachteile hat, welche Vorteile bieten starr-flexible Leiterplatten-Kombinationsplatinen? Die Vorteile einer starren flexiblen Leiterplatte gegenüber einer starren Leiterplatte:
1. Es hat hohe und niedrige Temperaturbeständigkeit, gute Feuerbeständigkeit und kann gefaltet werden, ohne die Signalübertragungsfunktion zu beeinträchtigen. 2. Hohe Zuverlässigkeit. Die Kombination aus Steifigkeit und Flexibilität kann den Steckverbinder ersetzen, um eine hohe Zuverlässigkeit in rauen Umgebungen mit Vibrationen, Stößen und Feuchtigkeit zu gewährleisten. 3. Es kann das Volumen, das Gewicht, die Funktion und die Kosten der Anwendungsprodukte verringern. 4. Verkürzen Sie die Installationszeit, senken Sie die Installationskosten, erleichtern Sie den Betrieb und verbessern Sie die Lebensdauer der Produkte. 5. Es kann elektrostatische Störungen verhindern und ist flexibel. Es kann sich um eine dreidimensionale Verdrahtung handeln und die Form entsprechend der räumlichen Begrenzung ändern. 6. Es hat starre PCB Stärke und kann es unterstützen. Starr-flexible Leiterplattenanwendungen:
- Computerbereich: Festplatten, Übertragungsleitungen, Notebooks, Drucker usw.
- Kommunikationsbereich: Multifunktionstelefon, Mobiltelefon, Videotelefon, Faxgerät usw.
- Automobilbereich : Steuergerät, Dunstabzugshaubensteuerung, Schutzplatinenschaltung, Leistungsschaltersystem usw.
- Verbraucherprodukte : Kameras, Videorecorder, DVDs, Mikroradios, Taschenrechner, Fitnessmonitore usw.
- Industrielles Kontrollfeld: Lasermess- und Kontrollinstrument, Sensor, Heizspule, Fotokopierer, elektronisches Waagen usw.
- Instrumentenfeld : NMR-Analysator, Röntgengerät, Infrarot-Analysator usw.
- Medizintechnik : Physiotherapie-Instrument, Herzschrittmacher, Endoskop, Ultraschall-Kontrollinstrument usw.
- Luft- und Raumfahrt : Satellit, Radar, Funk, Rakete usw.
Warum Uns Wählen?
1. Output Vorteil - Starke Produktionsstärke, um die Batch-Anforderungen verschiedener Kunden zu erfüllen
- Das firmeneigene Werk erstreckt sich über eine Fläche von knapp 12.000 Quadratmetern und beschäftigt mehr als 500 Mitarbeiter. Es hat fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan und Taiwan eingeführt. Die monatliche Produktion liegt bei 15.000 Quadratmetern.
- Das Unternehmen hat lange Zeit einen kompletten Satz von Produktionsprozessen aufgebaut und die Produktion wird immer spezialisierter, moderner und großtechnischer.
- Derzeit haben wir das ISO 9001-Qualitätssystem, den UL-Standard, den RoHS-Standard und die bleifreie SGS-Zertifizierung bestanden.
2. Technische vorteile - Senior R & D Team, maßgeschneiderte Anwendungslösungen
- In der Regel stellt der Kunde Gerber-Dokumente zur Verfügung und das Senior Engineer-Team von Jinghongyi PCB prüft und optimiert diese kostenlos.
- Kunden mit speziellen Anforderungen können personalisierte Lösungen und den dazugehörigen technischen Support entsprechend ihren Bedürfnissen und praktischen Erfahrungen anbieten.
3. Service Vorteil - Double-Line-Produktionsmodus, One-Stop-Versorgung ist garantiert
- Unsere Firma nimmt die Produktion mit zwei Linien an, eine ist eine Massenproduktionslinie, die andere ist spezielle Notlinie für Entwicklungsfirma. Der doppelseitige PCB-Prototyp kann bis zu 24 Stunden, 48 Stunden für vier Schichten, 72 Stunden für sechs Schichten usw. dauern.
- Produktion von doppelseitigen Leiterplatten in 5-6 Tagen und von mehrschichtigen Leiterplatten in 7-9 Tagen nach Eingang der offiziellen Bestellungen.
- Dringende Bestellung kann sofort nach 3 Tagen geliefert werden, um die Zeitanforderungen des Kunden vollständig zu erfüllen.
4. Produkt Vorteil - Strenge produktion und prüfung, 100% durchlaufrate
- Jinghongyi PCB bietet kundenspezifische Produkte mit 1-8 Schichten unterschiedlicher Dicke, unterschiedlicher Materialien und unterschiedlicher Prozesse, wobei die Kernplatte aus militärischen Rohstoffen der Güteklasse A hergestellt wird und die Qualität garantiert wird.
- Acht Oberflächenbehandlungstechnologien + Hochwertiger Tintendruck, schönes und zuverlässiges Upgrade;
- Implementieren Sie Qualitäts-PDCA-Zyklus-Prozess, streng nach IPC-Standards zu kontrollieren, um die Zustellqualität Erfolgsquote zu gewährleisten.
- Nach dem Leerlauf- / Kurzschlusstest, Impedanztest, Lötbarkeitstest, Thermoschocktest, metallografischer Mikroschnittanalyse, halogenfreiem Test und Dutzenden anderer Tests.
5. Prozessvorteil - Minimale Linienbreite / Abstand: 0,05 mm (1 / 3oz) / 0,045 mm (1 / 4oz)
- Minimale Durchgangsbohrung: 0,3 mm
- Toleranz der Deckflächenausrichtung: 0,2 mm
- Profiltoleranz: 0,05 mm
- Maximale Anzahl von Schichten: 8 Schichten
- Teilungstoleranz: +/- 0,05 mm
- Minimale Laserkontrolle: 0,1 mm
Ausgestattet mit einem kompletten Satz von Oberflächenbehandlungsgeräten kann es die Anforderungen von Immersion Gold, Immersion Silver, Vergoldung, OSP und anderen damit verbundenen Anforderungen vollständig erfüllen und das Risiko von Prozess-Outsourcing effektiv kontrollieren. 6. Konfigurieren Sie insbesondere die SMT-Produktionslinie so, dass Kunden einen flexiblen Leiterplattenservice aus einer Hand erhalten! - Es gibt 20 SMT-Produktionslinien weltberühmter Marken, mit denen Sie Supply-Chain-Verbindungen reduzieren können
- Speziell ausgestattet mit SMT-Brennprüfgeräten für die Diskette, um den speziellen Anforderungen der Industrie gerecht zu werden
Technologie immer zur Hand
Unsere Leiterplattenhersteller sind auf verschiedene Bereiche der Leiterplattenherstellung spezialisiert und bieten uns die einzigartige Möglichkeit, Ihre Leiterplatten nicht nur wirtschaftlich zu bauen, sondern auch die höchsten Qualitätsstandards einzuhalten. Aufgrund unseres hohen Auftragsvolumens haben wir viel niedrigere Preise ausgehandelt und wir glauben, dass Sie nirgendwo anders einen besseren Wert finden können. Was wir tun können?
Produktionsservice 1.PCB. Verfügbar für CEM-1, CEM-3, FR-4, TG150-180, Aluminium, starr, FPC 2. PCB- und PCBA-Herstellungs- und Kopierservice (PCB- und PCBA-Reverse Engineering-Service) 3. Leiterplattenbestückungsservice. Verfügbar für SMT, BGA, DIP. 4. Endprodukte montieren. Verfügbar bei Final Functional Testing und Final Package 5. Kaufservice für elektronische Komponenten 6. PCB und PCBA design service Die Boards, die wir herstellen können, sind Hochfrequenz-Leiterplatten, Leiterplattenbestückung aus einer Hand, flexible Leiterplatten, starre und flexible Leiterplatten, Prototyp-Leiterplatten, LED-Leiterplatten, Quick Turn-Leiterplatten, Multilayer-Leiterplatten, Hochtemperatur-Leiterplatten usw.
Fähigkeit
|
item
|
Mass production
|
Small batch order
|
|
Laminate
|
FR-4,Halogen free,High
TG,Cem-3,PTFE,Aluminum BT,Rogers
|
|
Maximum board size
|
610*460mm
|
610*460mm
|
|
Board thickness
|
0.3-3.5mm
|
0.2-6.0mm
|
|
Minimum line width/space
|
0.1/0.1mm
|
0.076/0.076mm
|
|
Minimum line gap
|
+/-15%
|
+/-10%
|
|
Outer layer copper thickness
|
140um
|
210um
|
|
Inner layer copper thickness
|
70um
|
150um
|
|
Min.finished hole size(Mechanical)
|
0.2mm
|
0.15mm
|
|
Min.finished hole size (laser hole)
|
0.1mm
|
0.1mm
|
|
Aspect ratio
|
10:01
|
13:01
|
|
|
Flash Gold
|
0.025-0.075um
|
0.025-0.5um
|
|
Immersion Gold
|
0.05-0.1um
|
0.1-0.2um
|
|
Sn/Pb Hasl
|
1-70um
|
|
|
Leadfree Hasl
|
1-70um
|
|
|
Immersion Silver
|
0.08-0.3um
|
|
|
OSP(Entek)
|
0.2-0.4um
|
|
|
Gold Finger
|
0.375um
|
>=1.75um
|
|
Hard Gold Plating
|
0.375um
|
>=1.75um
|
|
Immsion Sn
|
0.8um
|
|
Bare PCB Vorlaufzeit
|
|
Sample Order
|
First Order
|
|
|
Quick turn
|
Usual time
|
(above 30 m2)
|
|
2
|
24 hours
|
3-4 days
|
8-10 days
|
|
4
|
48 hours
|
5-6 days
|
10-12 days
|
|
6
|
72 hours
|
6-8 days
|
12-14 days
|
|
8
|
72 hours
|
8-10 days
|
16-18 days
|
|
10
|
96 hours
|
12-12 days
|
18-20 days
|
|
......
|
......
|
......
|
......
|
Leiterplattenbestückung Vorlaufzeit
|
|
Standard Delivery Date
|
The fastest Delivery Date
|
|
Prototype
|
3 days
|
7 days
|
|
(<20 pcs)
|
2 days
|
8 hours
|
|
Small Volum
|
7 days
|
9 days
|
|
(20-100 pcs)
|
3 days
|
12 hours
|
|
Medium Volum
|
10 days
|
12 days
|
|
(100-1000 pcs)
|
6 days
|
24 hours
|
Verpackung und Lieferung
Produktgruppe : Rigid Flex PCB
