Single Layer Metal Core PCB

Einschichtige Metallkern-Leiterplatten bestehen aus einer dünnen Schicht aus wärmeleitendem, aber elektrisch isolierendem dielektrischem Material, das mit Kupfer laminiert ist. Es besteht aus einer Metallbasis aus einer Aluminium- oder Kupferlegierung, einer dielektrischen Schicht und einer Kupferleiterschicht. Die Dicke der Kupferschicht variiert von 1 bis 20 Unzen.

Das Prepreg-Dielektrikum sorgt für eine hervorragende Wärmeübertragung von der Folie und den Bauteilen auf die Grundplatte, während eine hervorragende elektrische Isolation aufrechterhalten wird. Die Aluminium / Kupfer-Grundplatte verleiht dem einseitigen Substrat mechanische Integrität und verteilt und überträgt die Wärme auf einen Kühlkörper, eine Montagefläche oder direkt an die Umgebungsluft.

Die Single-Layer-MCPCB kann für Oberflächenmontage- und Chip & Wire-Komponenten verwendet werden und bietet einen viel geringeren Wärmewiderstand als die FR4-Leiterplatte. Der Metallkern bietet geringere Kosten als Keramiksubstrate und ermöglicht viel größere Flächen als Keramiksubstrate.

Struktur der einschichtigen Metallkern-PCB

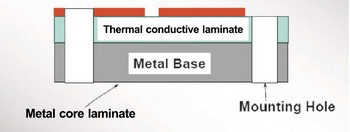

Structure of Single layer metal core PCB

Vorteile von einschichtigen metallkern PCB

Im Folgenden sind einige der Vorteile von einschichtigen Leiterplatten aufgeführt:

  • Einschichtige Leiterplatte hat eine hohe Wärmeleitfähigkeit, die eine schnelle und effektive Übertragung der erzeugten Wärme ermöglicht.
  • Kompatibel für einfache Designs mit geringer Dichte
  • Die Integration der Kühleinheit in die Leiterplatte der Einschichtleiterplatte führt ebenfalls zu einer Platzersparnis.
  • Sehr weniger Herstellungsprobleme.
  • Sie sind beliebt, umfassend und für die meisten Leiterplattenhersteller leicht verständlich.
Anwendungen von Single Layer Metal Core PCB

Einschichtige Metallkern-Leiterplatten bieten eine Vielzahl von Vorteilen. Zusätzliche Anwendungsbereiche für diese Technologie werden nachfolgend beschrieben.
  • Audiogeräte : Mit dem einlagigen Muster auf der Platine sind sie mechanisch robust und bieten einen thermischen Wirkungsgrad in verschiedenen Audiogeräten.
  • Relais (Automobil und Industrie) : Die Automobilindustrie verwendet thermisch beschichtete Leiterplatten, da sie bei hohen Betriebstemperaturen längere Betriebszeiten benötigt und gleichzeitig eine effektive Raumnutzung erfordert.
  • LED-Beleuchtung : Einschichtige Leiterplatten gewährleisten niedrigste Betriebstemperaturen und maximale Helligkeit für LED-Lampen und -Geräte.
  • Sensorprodukte : Die hohe Wärmeleitfähigkeit ermöglicht eine schnelle und effektive Übertragung der entstehenden Wärme und ist somit für verschiedene Sensorprodukte geeignet.
  • Verpackungsanlagen : Einschichtige Leiterplatten mit Metallkern sind mit Oberflächenveredelungen erhältlich, einschließlich organischer Oberflächenschutzmittel (OSP), Immersionssilber-, Zinn- und Vergoldungsbeschichtungen, wodurch ihre Effizienz erhöht wird.

Single Layer Metal Core PCB China Hersteller


JHY PCB verfügt über umfangreiche industrielle Erfahrung in der Herstellung hochwertiger starrer Leiterplatten und starrer flexibler Leiterplatten. Dank unserer umfassenden Branchenkenntnisse und Erfahrungen können wir Leiterplatten mit Metallkern herstellen, die den hohen industriellen Anforderungen gerecht werden. Unsere fortschrittliche Produktionsstätte ermöglicht es uns, die schnellsten Durchlaufzeiten in der Branche zu gewährleisten.

Wenn Sie mehr über diese einlagigen Metallkern-Leiterplatten sowie andere bei uns erhältliche Industrie-Metallkern-Leiterplatten erfahren möchten, setzen Sie sich bitte frühestens mit uns in Verbindung.


Produkte

  • Doppelseitige Leiterplatte
  • Quick Turn PCB
  • Starre Leiterplatte
  • Flexible Leiterplatte
  • Starrflex-Leiterplatte
  • Aluminium PCB
  • PCB-Schablone

Single Layer Metal Core PCB Herstellung

Double Sided PCB Factory TourDouble Sided PCB manufacturer


Single Layer Metal Core PCB Fertigungsmöglichkeiten

Nachfolgend finden Sie die Funktionen der Single Layer-Metallkernplatine bei PCBJHY.COM

Feature
Technical Specification

Layers

1

Material


Aluminum core

FR4 prepreg


Copper
Iron Alloy



Board Thickness
0.5mm~3.0mm(0.02"~0.12")
Copper thickness
0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ, up to 10 OZ
Outline
Routing, punching, V-Cut
Thermal Conductivity (dielectrial layer)
0.8, 1.0, 1.5, 2.0, 3.0 W/m.K.

Surface

HAL lead-free
chemical gold
immersion tin

Initial copper

35µm (for 1.5mm)
140µm (for 2.0mm)
Finishes
SMOBC (HASL)
Immersion Gold
Immersion Silver
Surface Finish
HASL
OSP
Immersion Gold
Inspection Methods
100% Visual Inspection
Cross Sectioning
Sample Lot Inspection
Electrical Testing


Specifications
Min. conductor width-150µm
Maximum Number of Layers: 1- 20
Minimum Line Spacing and Line Width: 3 MIL
Packing
Vacuum/Plastic bag
Samples L/T
4~6 Days
MP L/T
5~7 Days
