Produktbeschreibung

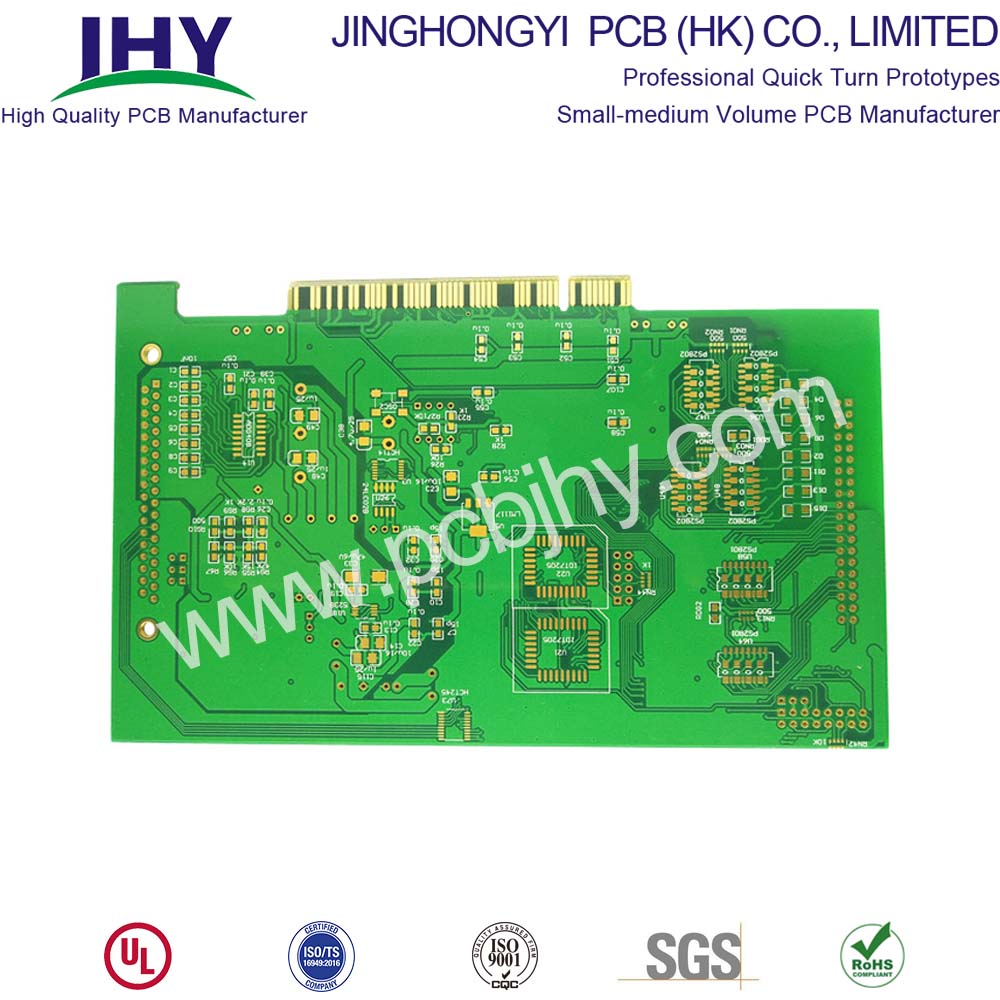

Vergoldete Finger PCB


Goldfinger sind vergoldete Anschlüsse an einer Kante einer Leiterplatte. Sie ähneln den Fingern, daher haben wir sie Goldfinger genannt.

Goldfinger soll die Leiterplatten-Prototypen vor Verschleiß schützen. Weil Goldfingerteile häufig ein- und ausgesteckt werden.


14 Layer Gold Fingers PCB

Type Gold Fingers PCB
Layers 10L
Base Material FR4 Tg150
Dielectric Prepreg
Board Thickness 1.6mm±10%
Copper Weight 1oz
Surface Finish ENIG 1U"+Gold Plating 30U"
Minimum trace Width/Spacing 0.1/0.1mm(4/4mils)
Solder Mask Color Green
Silkscreen Color White
Min. Hole Size 0.15mm
Hole Copper Wall Thickness 25.4um
Controlled Impedance Yes
Flame Retardant Properties 94 V-0
Application Instruments and Apparatus

Es gibt einige Anforderungen für den Goldfinger.

  1. Der Abstand zwischen Goldfinger und Umriss sollte 1,0 mm betragen.
  2. Die Dicke der Platten muss mindestens 1,0 betragen
  3. Der Abstand der Goldfingerteile muss weniger als 30 mm betragen.
  4. Bezüglich des Abschrägens des Goldes feiner, jetzt kann unsere Fabrik nur 30 ° abschrägen
  5. Sie müssen hart sein, damit die Leiterplatte in einen Steckverbinder eingesteckt werden kann.
  6. Sie sollten auch sehr glatt und flach sein, um ein leichtes Einsetzen zu ermöglichen.
  7. Sie sind ein ausgezeichneter Dirigent, der die Verbindung viel besser macht.

Aus welchen Materialien werden vergoldete Finger-Leiterplatten hergestellt?

Goldfinger werden aus Flashgold hergestellt, einem der härtesten Goldsorten. Die Spezifikationen zur Herstellung von Goldfingern müssen präzise sein. Ihre Dicke muss im Bereich von 3Us bis 50Us liegen. Flash-Gold wird verwendet, weil sein hohes Maß an Gurtzeug eine lange Lebensdauer ohne Reparaturbedarf gewährleistet.

Wie werden vergoldete Finger PCB angewendet?

Goldfinger können für viele verschiedene Dinge verwendet werden. Ihre Verwendung würde auf dem Zweck des Designers beruhen.

Einige häufige Anwendungen von vergoldeten Fingern PCB sind:

  1. Stellen Sie einen Verbindungspunkt für die Übertragung von Netzwerkdaten bereit.
  2. Ein Ort zum Anbringen von Tochterplatinen oder speziellen Adaptern.
  3. Schließen Sie externe Komponenten an die Prototyp-Platine an.
  4. Funktion als Audio-Adapter.

Vergoldete Finger PCB-Prozess und Spezifikationen

  1. Es wird ein elektrolytischer Prozess verwendet, der Härter enthält und über Nickel plattiert wird.
  2. Typischerweise ist das verwendete Gold zu 98% reines Gold mit 24 Karat.
  3. Das Nickel ist 150 bis 200 Mikrometer dick.
  4. Das Gold, das überzogen wird, ist 30 bis 50 Mikrozoll dick.
  5. Das Gold ist oben und unten auf der Platine plattiert.

Wenn sich die Platinen in einem Array befinden, wird empfohlen, die Finger an den Außenkanten des Arrays zu platzieren, um den Vergoldungsprozess zu ermöglichen.


Warum Uns Wählen?

  • Sparen Sie Geld und Zeit! Sorgenfreiheit schaffen!
  • Ein professioneller und vertrauenswürdiger Hersteller von PCB-Prototypen.
  • Schnellster Leiterplatten-Prototyp.
  • One-Stop-Lösung für verschiedene Leiterplatten- und SMT-Schablonen.
  • Niedrige Kosten für einfache Leiterplatten.
  • Erschwinglicher Preis für Hightech-Leiterplatten.
  • Mindestbestellmenge 1St.
  • Online-Kundendienst rund um die Uhr.
  • Professioneller Leiterplatteningenieur für den Eins-zu-Eins-Service.
  • Versand pünktlich.
  • Gewährleisten Sie guten Service und Qualität vom Angebot der Leiterplatte bis zur Auslieferung.

Vergoldete Finger PCB-Herstellung


Gold Plated Fingers PCB manufacturingPCB Gold Fingers manufacturing


Servicefunktionen

  • Kundenspezifischer Goldfinger-PCB-Service.
  • Sie bekommen, wofür Sie bezahlen!
  • 7 * 24 stunden Online service.
  • Professionelle technische Unterstützung.
  • Schnelle Abwicklung.
  • Schnelle Lieferung.

Zertifizierung (UL: E466618, TS16949, ISO9001.RoHS)

UL Certification
TS16949 Certification
SGS Certification

Elektronikmesse

Wir haben in den letzten Jahren an den bekannten Messen (als Leiterplattenhersteller) teilgenommen und von den Top-Experten und Kunden eine hohe Wertschätzung erhalten sowie eng mit ihnen zusammengearbeitet.

Gold Fingers PCB Fair

PCB Versand

JHY PCB bietet unseren Kunden flexible Versandmethoden. Sie können eine der folgenden Methoden wählen.

Shipment

Versandvorgang
Nach der Produktion und Prüfung werden Ihre Leiterplattenbestellungen an unsere Versandabteilung gesendet. Als Hersteller von Leiterplatten von Gold Fingers versendet die PCB-Versandabteilung von JHY Ihre Leiterplatte schnell und ohne Wartezeit.

JHY PCB 's Packing Way

  • Verwenden Sie einen professionellen PCB-Vakuumbeutel mit darin enthaltenem Trockenmittel. Total vakuumverdichtet.
  • Etikett einfügen und RoHs markieren. Verwenden Sie einen zweiten Vakuumbeutel, um die Platinen wieder zu schützen.
  • Der Mikroschnittbericht und die Zinnprüfplatte werden zusammen mit der Leiterplatte in Kartons verpackt. Die Konformitätsbescheinigung wird dem Kunden per E-Mail als PDF-Datei zugesandt.
  • Mehrere Schichten dickes EPE (Expand Aple Poly Ephylene) werden vollständig in Lücken zwischen Leiterplatten und Kartons gefüllt. Die Dicke von 1 EPE-Schicht beträgt 10 mm.
  • Neutrale Verpackung wird angenommen, wenn keine besonderen Anforderungen bestehen. Starke und dicke kartons (dicke: 10mm, 7 schichten). Unterschiedliche Kartongrößen wurden entwickelt, um die Anforderungen unterschiedlicher Leiterplattengrößen zu erfüllen. Alle paket sind innerhalb der gewichtsgrenze von kartons. Für massenproduktionsauftrag, nicht mehr als 21 kg pro karton normalerweise.
  • Alle mit starkem Klebeband versiegelten Kartons sollten zweimal versiegelt werden, um die Haltbarkeit zu erhöhen.
  • Feste PP / PET-Bänder werden außerhalb von Kartons verwendet.
  • Versandmarke, Schutzmarke und Postleitzahletikett sind gut lesbar angebracht.
Was immer wir tun oder woran wir denken, ist sicherzustellen, dass die Boards sicher und schnell zum Kunden geliefert werden.

Wie versende ich meine Leiterplatte?

  • Zunächst druckt die Leiterplatten-Versandabteilung von JHY die Bestelladresse und die Rechnung.
  • Zweitens stellt JHY PCB die Versandinformationen auf der Website des Logistikunternehmens ein.
  • Drittens holen die Mitarbeiter des Logistikunternehmens das Paket von JHY PCB ab und versenden es an Sie.

Versandtermin

JHY PCB bietet die folgenden Versandmethoden an, um den Kundenservice zu verbessern und die Kundenanforderungen zu erfüllen.
JHY PCB hat Erfahrung im Export. Für Leiterplatten-Prototypen und Leiterplattenbestellungen mit kleinen und mittleren Stückzahlen unterhalten wir stabile und langfristig gute Beziehungen zu Spediteuren wie dem internationalen Expressunternehmen DHL, FedEx, TNT und UPS. Für massenproduktionsauftrag, wir haben berühmte und zuverlässige reederei für unterstützung.


FAQ

Q1: Was ist Ihre Mindestbestellmenge?
A: Unser MOQ ist 1 PCS.
Q2: Akzeptieren Sie PCB-Design mit verschiedenen Platinen auf einem Panel?
A: Natürlich können wir verschiedene Boards auf dem gleichen Panel erstellen.
Q3. Sind meine Gerber-Dateien sicher?
A: Wir schützen das geistige Eigentum der Kunden während des gesamten Prozesses. Alle Dokumente von Kunden werden niemals an Dritte weitergegeben.
Q4: Was wird für ein Angebot benötigt?
A: Menge, PCB-Gerber-Datei, Technische Anforderungen (Material, Plattendicke, Oberflächenbeschaffenheit, Kupferdicke, Lötmaskenfarbe, Siebdruckfarbe, ...)
Q5. Wie werden die Versandkosten angegeben?
A: Die Versandkosten richten sich nach der Versandart (Name des Spediteurs, Liefertage), dem Bestimmungsort, dem Gewicht und der Abmessung der Pakete. Wenn Sie einen eigenen Spediteur verwenden, teilen Sie uns dies bitte mit.
