JingHongYi PCB (HK) Co., Limited

Leiterplatte Goldfinger
Leiterplatte Goldfinger

Leiterplatte Goldfinger

Zahlungsart: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Minimum der Bestellmenge: 1 Piece/Pieces

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: Vakuumpaket

    Produktivität: 10000

    Marke: JHY PCB

    Transport: Ocean,Air

    Ort Von Zukunft: China

    Zertifikate : ISO9001

Produktbeschreibung

Leiterplatte Goldfinger


Im Bereich der Leiterplattenbestückung und -fertigung gibt es drei verschiedene Methoden, mit denen die Legende der Prototyp-Leiterplatte gedruckt wird. Anhand der Legende ermittelt der Ingenieur die Komponentenbezeichnungen, Schaltereinstellungen und Testpunkte - alles hilfreiche Komponenten, die für den Zusammenbau, das Testen und die Wartung der Prototyp-Leiterplatten erforderlich sind.

Es gibt jedoch weitere Details, die in diese Legende einfließen, einschließlich der Vergoldung. Hier finden Sie eine Anleitung für Anfänger zu diesem speziellen Prozess der Leiterplattenherstellung.

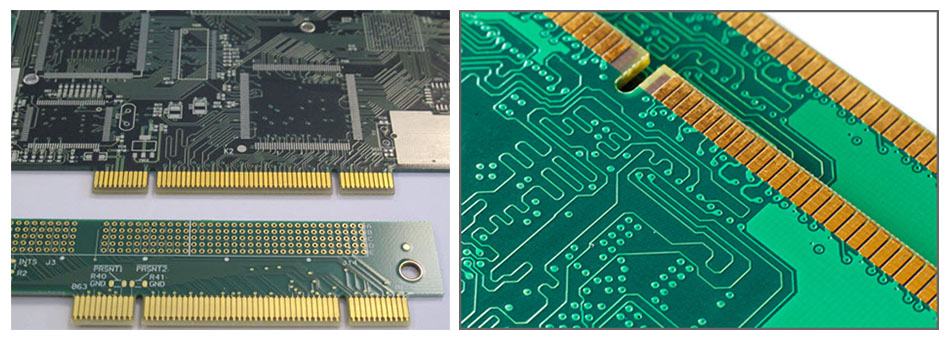

Circuit Board Gold Fingers


Was ist Vergoldung, genauer gesagt Leiterplatten-Goldfinger?

Goldfinger sind die vergoldeten Anschlüsse, die sich an den Rändern des Leiterplattenprototyps befinden. Sie ähneln den Fingern, da sie lang und schmal sind.

Woraus bestehen Circuit Board Gold Finger?

Die Spezifikationen für diese müssen genau sein; Es muss Flashgold verwendet werden, und die Dicke darf nicht über 3Us bis 50Us liegen. Dies ist so, dass das Blitzgold, das eines der härtesten auf dem Markt ist, lange hält und nicht repariert werden muss.

Was ist der Zweck von Circuit Board Gold Fingers?

Goldfinger sind Kantenverbinderkontakte und werden zum Galvanisieren von Pads auf der Platine verwendet. Die Idee hinter einem goldenen Finger besteht darin, die Prototypen von Leiterplatten vor Verschleiß zu schützen. Bei richtiger Anwendung und der richtigen Dicke wird eine Lebensdauer von mehr als 1.000 Zyklen erwartet, bevor eine Reparatur erforderlich ist.

Wie werden Leiterplatten-Goldfinger verwendet?

Diese kleinen Finger sind sehr vielseitig und haben je nach Verwendungszweck viele verschiedene Verwendungsmöglichkeiten. Einige dieser Anwendungen umfassen:


  • Stellt Verbindungen für Netzwerkübertragungsdaten bereit.
  • Bringt Spezialadapter an.
  • Verbindet verschiedene Geräte mit der Karte.
  • Kann als Audio-Adapter verwendet werden.
  • Gibt es spezielle Designspezifikationen?

Ja. Wie bereits erwähnt, gibt es je nach Bedarf und Verwendung der Platine einige Spezifikationen. Trotzdem gibt es einige Gestaltungsregeln, die unabhängig vom beabsichtigten Zweck der Platine befolgt werden müssen. Das beinhaltet:

  • An keiner Stelle in der Nähe der Goldfinger dürfen Durchkontaktierungen angebracht werden.
  • In der Nähe der Goldfinger dürfen keine Lötmasken oder Siebdrucke angebracht werden.
  • Die goldenen Finger sollten immer nach außen zur Mitte des Brettes zeigen.


Herstellungsservice für Leiterplatten-Goldfinger


Circuit Board Gold Fingers manufacturerCircuit Board Gold Fingers fabrication


Die Attribute des angezeigten Produkts



Type Gold Fingers PCB
Layers 8L
Base Material FR4 Tg170
Dielectric Prepreg
Board Thickness 1.6mm±10%
Copper Weight 1oz
Surface Finish ENIG 2U"+Gold Plating 45U"
Minimum trace Width/Spacing 0.13/0.13mm(5/5mils)
Solder Mask Color Green
Silkscreen Color White
Min. Hole Size 0.15mm
Hole Copper Wall Thickness 25.4um
Flame Retardant Properties 94 V-0
Application Industrial Controllers


Warum Uns Wählen?

  • Sparen Sie Geld und Zeit! Sorgenfreiheit schaffen!
  • Ein professioneller und vertrauenswürdiger Hersteller von PCB-Prototypen.
  • Schnellster Leiterplatten-Prototyp.
  • One-Stop-Lösung für verschiedene Leiterplatten- und SMT-Schablonen.
  • Niedrige Kosten für einfache Leiterplatten.
  • Erschwinglicher Preis für Hightech-Leiterplatten.
  • Mindestbestellmenge 1St.
  • Online-Kundendienst rund um die Uhr.
  • Professioneller Leiterplatteningenieur für den Eins-zu-Eins-Service.
  • Versand pünktlich.
  • Gewährleisten Sie guten Service und Qualität vom Angebot der Leiterplatte bis zur Auslieferung.


Zertifizierung (UL: E466618, TS16949, ISO9001.RoHS)

Qualität ist einer der Eckpfeiler im Geschäft von Global Success. Wir arbeiten aktiv an kontinuierlichen Verbesserungen, um ein hohes Qualitätsniveau für unsere Produkte und Dienstleistungen sicherzustellen. Um unsere Kunden zufrieden zu stellen, konzentrieren wir uns auf die Herstellung von Leiterplatten mit stabiler Spitzenqualität. Wir haben das Qualitätssicherungssystem UL: E466618, TS16949, ISO9001.RoHS implementiert. Das perfekte Qualitätssicherungssystem und verschiedene Inspektionsgeräte helfen uns, den gesamten Produktionsprozess zu überwachen, die Stabilität dieses Prozesses und die hohe Produktqualität sicherzustellen. In der Zwischenzeit wurden fortschrittliche Instrumente und Technologiemethoden eingeführt, um nachhaltige Verbesserungen zu erzielen.

UL Certification
TS16949 Certification
SGS Certification

Elektronikmesse

Wir haben in den letzten Jahren an den bekannten Messen (als Leiterplattenhersteller) teilgenommen und von den Top-Experten und Kunden eine hohe Wertschätzung erhalten sowie eng mit ihnen zusammengearbeitet.

Gold Fingers PCB Board Factory

PCB Versand

JHY PCB bietet unseren Kunden flexible Versandmethoden. Sie können eine der folgenden Methoden wählen.

Shipment

Versandvorgang
Nach der Produktion und Prüfung werden Ihre Leiterplattenbestellungen an unsere Versandabteilung gesendet. Als Hersteller von Leiterplatten von Gold Fingers versendet die PCB-Versandabteilung von JHY Ihre Leiterplatte schnell und ohne Wartezeit.

JHY PCB 's Packing Way

  • Verwenden Sie einen professionellen PCB-Vakuumbeutel mit darin enthaltenem Trockenmittel. Total vakuumverdichtet.
  • Etikett einfügen und RoHs markieren. Verwenden Sie einen zweiten Vakuumbeutel, um die Platinen wieder zu schützen. Stellen Sie sicher, dass keine Ausnahme vorliegt.
  • Der Mikroschnittbericht und die Zinnprüfplatte werden zusammen mit der Leiterplatte in Kartons verpackt. Die Konformitätsbescheinigung wird dem Kunden per E-Mail als PDF-Datei zugesandt.
  • Mehrere Schichten dickes EPE (Expand Aple Poly Ephylene) werden vollständig in Lücken zwischen PCBs und Kartons gefüllt. Die Dicke von 1 EPE-Schicht beträgt 10 mm.
  • Neutrale Verpackung wird angenommen, wenn keine besonderen Anforderungen bestehen. Starke und dicke kartons (dicke: 10mm, 7 schichten). Unterschiedliche Kartongrößen wurden entwickelt, um die Anforderungen unterschiedlicher Leiterplattengrößen zu erfüllen. Alle paket sind innerhalb der gewichtsgrenze von kartons. Für massenproduktionsauftrag, nicht mehr als 21 kg pro karton normalerweise.
  • Alle mit starkem Klebeband versiegelten Kartons sollten zweimal versiegelt werden, um die Haltbarkeit zu erhöhen.
  • Feste PP / PET-Bänder werden außerhalb von Kartons verwendet.
  • Versandmarke, Schutzmarke und Postleitzahletikett sind gut lesbar angebracht.
Was immer wir tun oder woran wir denken, ist sicherzustellen, dass die Boards sicher und schnell zum Kunden geliefert werden.

Wie versende ich meine Leiterplatte?

  • Zunächst druckt die Leiterplatten-Versandabteilung von JHY die Bestelladresse und die Rechnung.
  • Zweitens stellt JHY PCB die Versandinformationen auf der Website des Logistikunternehmens ein.
  • Drittens holen die Mitarbeiter des Logistikunternehmens das Paket von JHY PCB ab und versenden es an Sie.

Versandtermin

JHY PCB bietet die folgenden Versandmethoden an, um den Kundenservice zu verbessern und die Kundenanforderungen zu erfüllen.
JHY PCB hat Erfahrung im Export. Für Leiterplatten-Prototypen und Leiterplattenbestellungen mit kleinen und mittleren Stückzahlen unterhalten wir stabile und langfristig gute Beziehungen zu Spediteuren wie dem internationalen Expressunternehmen DHL, FedEx, TNT und UPS. Für massenproduktionsauftrag, wir haben berühmte und zuverlässige reederei für unterstützung.


FAQ

Q1: Was ist Ihre Mindestbestellmenge?
A: Unser MOQ ist 1 PCS.
Q2: Akzeptieren Sie PCB-Design mit verschiedenen Platinen auf einem Panel?
A: Natürlich können wir verschiedene Boards auf dem gleichen Panel erstellen.
Q3. Sind meine Gerber-Dateien sicher?
A: Wir schützen das geistige Eigentum der Kunden während des gesamten Prozesses. Alle Dokumente von Kunden werden niemals an Dritte weitergegeben.
Q4: Was wird für ein Angebot benötigt?
A: Menge, PCB Gerber-Datei, Technische Anforderungen (Material, Plattendicke, Oberflächenbeschaffenheit, Kupferdicke, Lötmaskenfarbe, Siebdruckfarbe, ...)
Q5. Wie werden die Versandkosten angegeben?
A: Die Versandkosten richten sich nach der Versandart (Name des Spediteurs, Liefertage), dem Bestimmungsort, dem Gewicht und der Abmessung der Pakete. Wenn Sie einen eigenen Spediteur verwenden, teilen Sie uns dies bitte mit.
