JingHongYi PCB (HK) Co., Limited

Einseitige flexible Leiterplatte

Einseitige flexible Leiterplatte

Zahlungsart: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Minimum der Bestellmenge: 1 Piece/Pieces

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Urgent Prototype: 24-48 Hours

    PCB Prototype: 1-3 Days For Shipment

    Surface Treatment: Immersion Gold 1 Mil

    Application: Automobile PCB

    Type: Single Sided FPC Circuit Board

    Size: 82*120.73 Mm

    Minimum Drilling: 0.2mm

    Plate Thickness: 0.23mm

    PI Reinforcement: 0.2mm

    Line Width / Line Distance: 0.5mm/0.2mm

Additional Info

    Verpakung: Vakuumpaket

    Produktivität: 10000

    Marke: JHY PCB

    Transport: Ocean,Air

    Ort Von Zukunft: China

    Zertifikate : ISO9001

Produktbeschreibung

Einseitige flexible Leiterplatte, einseitige flexible Leiterplatte Hersteller

Flexible Leiterplatte, auch als "Flexible PCB" bekannt, ist eine gedruckte Schaltung aus einem flexiblen isolierenden Substrat. Flexible Schaltkreise bieten eine hervorragende elektrische Leistung, können die Konstruktionsanforderungen einer Installation mit kleinerer und höherer Dichte erfüllen, aber auch dazu beitragen, Montageprozesse zu reduzieren und die Zuverlässigkeit zu verbessern.

Flexible Leiterplatten sind die einzige Lösung, die den Anforderungen an Miniaturisierung und Mobilität elektronischer Produkte gerecht wird. Es kann frei gebogen, gewickelt und gefaltet werden, kann Millionen dynamischer Biegungen standhalten, ohne den Leiter zu beschädigen, kann gemäß den räumlichen Anforderungen beliebig angeordnet werden und kann sich im dreidimensionalen Raum frei bewegen und ausdehnen, um die Integration zu erreichen der Baugruppe und Leiteranschluss.

Flexible Leiterplatten können das Volumen und Gewicht elektronischer Produkte erheblich reduzieren, was für die Entwicklung elektronischer Produkte in Richtung hoher Dichte, Miniaturisierung und hoher Zuverlässigkeit geeignet ist.

Flexible Leiterplatten werden im Allgemeinen in einseitige flexible Leiterplatten und doppelseitige flexible Leiterplatten unterteilt. Unter diesen ist einseitige FPC weit verbreitet.

Hier ist eine FPC, die wir hergestellt haben und deren Verfahren


FPC Single Sided PCB Board

One-sided FPC Test Board

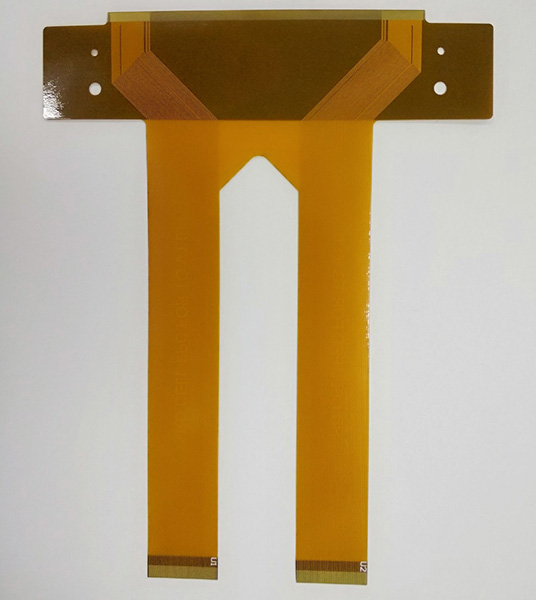

FPC Single Sided PCB Board

Application: Vehicle Navigation
Type: Single FPC Flexible Circuit Board
Size: 68.2*115mm
Tolerance: ± 0.03mm
Plate thickness: 0.13MM
PI reinforcement: 0.225mm
Surface treatment: Immersion Gold 1 Mil
Line width / line distance: 0.3mm/0.8mm
Delivery: 24-48 hours for urgent prototype/Sample 1-3 days for shipment

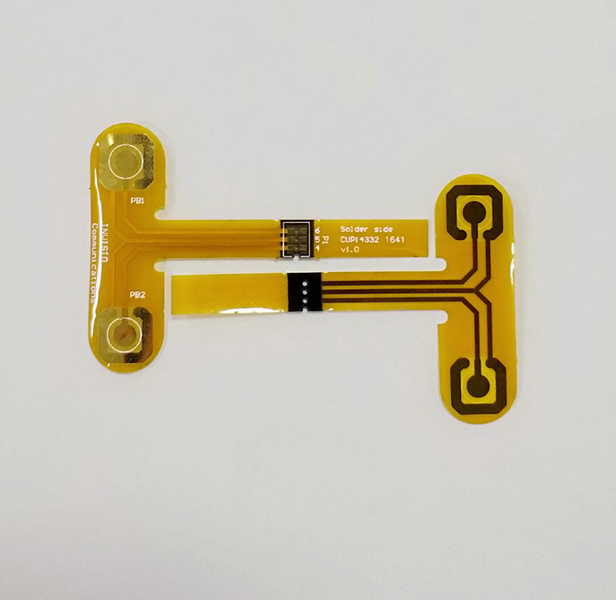

One-sided FPC Test Board


Application: test fixture
Type: Single-sided FPC test board
Minimum line width / distance: 0.14mm/0.11mm
Tolerance: ± 0.03mm
Thickness of finished product: 0.13 + / -0.03mm
Surface treatment: Immersion Gold (120 mil thick nickel; 3 mil thick gold)
Delivery: expedited sample 24-48 hours / sample 1-3 days delivery

Single Sided FPC Circuit Board
Single Sided FPC Flexible Board

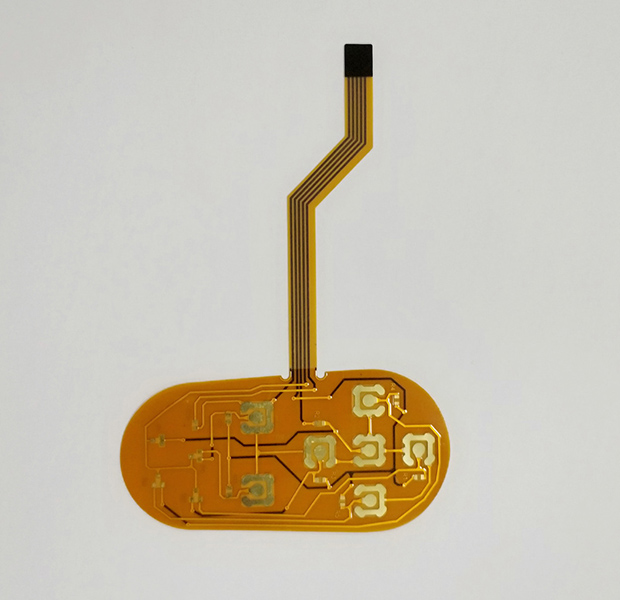

Single Sided FPC Circuit Board


Application: communication equipment, tablet computer
Type: single side FPC circuit board
Linewidth/spacing: 0.73mm/0.54mm
Tolerance: ± 0.03mm
Thickness: 0.13MM
Surface treatment: Immersion Gold 1 mil
Other: expedited sample 24-48 hours / sample 1-3 days delivery

Single Sided FPC Flexible Board


Application: automobile lamp
Type: Single Sided FPC Flexible Board
Tolerance: +0.03mm
Plate thickness: 0.23mm ± 0.03mm
PI Reinforcement: 25UM
Surface treatment: oxidation resistant OSP
Other: expedited sample 24-48 hours / sample 1-3 days delivery

Single Sided FPC PCB Board
Single sided FPC PCB Cable

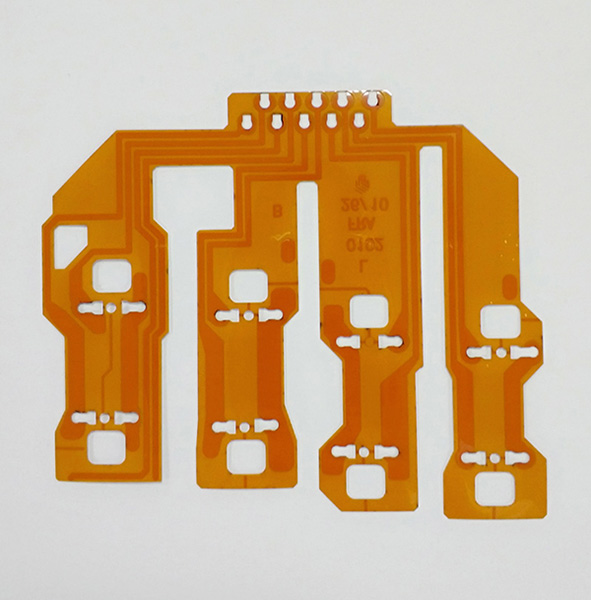

Single Sided FPC PCB Board


Application: Automobile
Type: single side FPC circuit board
Size: 82*120.73 mm
Minimum drilling: 0.2mm
Plate thickness: 0.23mm
PI reinforcement: 0.2mm
Surface treatment: Immersion Gold 1 Mil
Linewidth/spacing: 0.5mm/0.2mm
Other: expedited sample 24-48 hours / sample 1-3 days delivery

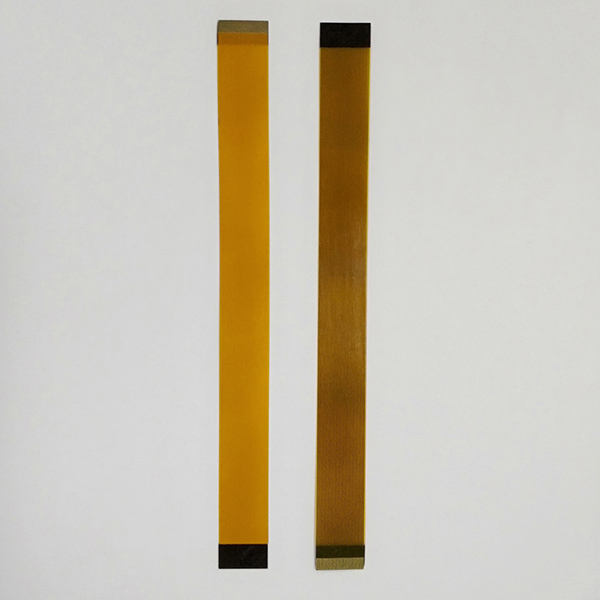

Single sided FPC PCB Cable


Application: medical equipment
Type: Single Sided FPC Arrangement
Size: 15.5 * 170mm
Line width / line distance: 0.3mm/0.2mm
Minimum drilling: 0.2mm
Plate thickness: 0.13MM
PI reinforcement: 0.225mm
Surface treatment: Immersion Gold 1 Mil
Other: expedited sample 24-48 hours / sample 1-3 days delivery


Jinghongyi PCB ist ein professioneller PCB-Prototyp und ein kleines und mittleres Serienproduktions- und Herstellungsunternehmen für PCB.


Alle Unternehmen legen Wert auf Technologie und Qualität. Für Jinghongyi PCB sind Qualität und Technologie nicht das "Ziel", für das geworben werden soll. Es ist die Verkörperung der "Future Value Vision" von Jinghongyi PCB selbst.


Die FPC-Produktion von Jinghongyi PCB, mit Produktqualität, verspricht den Kunden.

Die Qualität der Jinghongyi-Leiterplattentechnologie wurde nicht nur auf dem Inlandsmarkt, sondern auch auf dem Weltmarkt anerkannt. Jinghongyi PCB-Technologie wird zum Marktführer der FPCB-Industrie. In Zukunft wird sich Jinghongyi PCB zu einem globalen Unternehmen entwickeln, das eine führende Rolle auf dem FPCB-Industriemarkt spielt, basierend auf exzellenten Humanressourcen, erstklassigen Produktionsanlagen und führender Qualitätswettbewerbsfähigkeit.

Einseitige flexible Leiterplatte

Single Side FPC ist die grundlegendste Form der flexiblen Leiterplatte, die eine Art Schaltkreis auf einem einseitigen Substratfilm mit leitfähiger Kupferfolie oder Aluminium bildet. Wird normalerweise als Anschlussmöglichkeit für Geräte und Geräte sowie als SubBoard für die Verbindung mit der Hauptplatine verwendet.

Doppelseitige flexible Leiterplatte

Kupferfolie wird auf beiden Seiten des Basisfilms verwendet und Durchgangslöcher werden verwendet, um die gebräuchlichste doppelseitige flexible FPC-Leiterplatte zu bilden.

Mehrschichtige flexible Leiterplatte

Multilayer-FPC bezieht sich auf FPC-Produkte mit mehr als drei Schichten flexibler Leiterplatten. Mit dem Trend zu hoher Funktion und hoher Dichte elektronischer Technologie werden Fine Patterns und Laser Via Hole immer kleiner und leichter. Die Anwendungsebene der Hauptplatine und der Touchscreen-Platine für allgemeine mobile Produkte wurde schrittweise verbessert.

RFPCB Starre-Flex-Leiterplatte

Rigid-Flex PCB ist die Leiterplatte, die die Vorteile von Rigid PCB und Flexible PCB bietet. Um die Steckerverbindung zwischen Boards zu realisieren, ist es eine integrierte Leiterplatte. Derzeit wird es in der Regel im Camera Module und auch im integrierten MainBoard eingesetzt. Der Laser-Via-Hole-Prozess ist weit verbreitet.



Vorteile der flexiblen Leiterplatte


Flexible Leiterplatten sind Leiterplatten aus flexiblen Isoliersubstraten, die viele Vorteile haben, die starre Leiterplatten nicht haben.

1. Freies Biegen, Wickeln und Falten, willkürliche Anordnung gemäß den Raumgestaltungserfordernissen und willkürliche Bewegung und Ausdehnung im dreidimensionalen Raum, um die Integration der Baugruppe und der Drahtverbindung zu erreichen;

2. Das Volumen und Gewicht elektronischer Produkte kann durch die Verwendung von FPC, das für die Entwicklung elektronischer Produkte in Richtung hoher Dichte, Miniaturisierung und hoher Zuverlässigkeit geeignet ist, erheblich verringert werden. Daher ist FPC in der Luft- und Raumfahrt, im Militär, in der Mobilkommunikation, in Laptops, in Computerperipheriegeräten, PDAs, Digitalkameras und anderen Bereichen oder Produkten weit verbreitet.

3. FPC hat auch die Vorteile einer guten Wärmeableitung und Schweißbarkeit, einer einfachen Montage und niedriger Gesamtkosten. Das Design der Weich-Hart-Kombination gleicht in gewissem Maße auch den leichten Mangel an biegsamen Substraten in Bezug auf die Tragfähigkeit von Bauteilen aus.


Wichtigsten rohstoffe von FPC


Seine wichtigsten Rohstoffe sind richtig: 1, Basismaterial, 2, Deckfolie, 3, Verstärkung, 4, andere Hilfsstoffe.

1. Substrat

1.1 Gummisubstrat

Es gibt drei Hauptteile des Klebstoffgrundmaterials: Kupferfolie, Klebstoff und PI. Es gibt zwei Arten von einseitigem Grundmaterial und doppelseitigem Grundmaterial. Nur eine Seite der Kupferfolie ist einseitiges Grundmaterial, und zwei Seiten der Kupferfolie sind doppelseitiges Grundmaterial.

1.2 Gummifreier Untergrund

Das nicht klebende Basismaterial ist das Basismaterial ohne die Klebeschicht. Verglichen mit gewöhnlichem Leimgrundmaterial hat es weniger mittlere Leimschicht, nur Kupferfolie und PI. Es hat eine dünnere, bessere Dimensionsstabilität, eine höhere Wärmebeständigkeit, eine höhere Biegefestigkeit, eine bessere chemische Beständigkeit und andere Vorteile als das Klebstoffgrundmaterial. Jetzt ist es weit verbreitet.

Kupferfolie: Gegenwärtig hat die Dicke von gewöhnlicher Kupferfolie die folgenden Spezifikationen: 1 OZ, 1/2 OZ, 1/3 OZ. Nun wird die dünnere Kupferfolie mit einer Dicke von 1 / 4OZ eingeführt. Gegenwärtig wird diese Art von Material in unserem Land verwendet und wird für ultrafeine Linien verwendet (Linienbreite und Linienabstand liegen unter 0,05 mm). Mit den steigenden Anforderungen der Kunden wird diese Art von Material in Zukunft weit verbreitet sein.

2. Film abdecken

Es gibt drei Hauptteile: Trennpapier, Klebstoff und PI, die im Endprodukt nur Klebstoff und PI sind. Das Trennpapier wird im Produktionsprozess abgerissen und nicht mehr verwendet (auf dem Schutzkleber befinden sich Fremdkörper).

3, verstärken

Verwenden Sie für die spezifische Verwendung von FPC-Materialien einen bestimmten Teil des Produkts, um die Stützfestigkeit zu erhöhen, und gleichen Sie die "weicheren" FPC-Eigenschaften aus.

Gegenwärtig gibt es verschiedene Arten von üblicherweise verwendeten Verstärkungsmaterialien, wie folgt:

1) FR4-Verstärkung: Die Hauptkomponenten sind Glasfasergewebe und Epoxidharz, die mit FR4 für Leiterplatten identisch sind.

2) Verstärkung des Stahlblechs: Zusammensetzung des Stahls mit starker Härte und Stützfestigkeit;

3) PI-Verstärkung: Wie bei der Abdeckfolie bestehen drei Teile aus PI und geklebtem Papier, die PI-Schicht ist jedoch dicker und kann proportional von 2 MIL bis 9 MIL hergestellt werden.

4. Andere Hilfsstoffe

1) Reiner Kleber: Dieser Klebefilm ist eine Art hitzehärtender Acrylat-Klebefilm, der aus Schutzpapier / Trennfolie und einer Klebeschicht besteht. Es wird hauptsächlich für Laminierplatten, weichharte Verbundplatten und Verstärkungsplatten aus FR-4 / Stahlblech verwendet.

2) Elektromagnetischer Schutzfilm: Paste auf der Oberfläche der Platine zum Abschirmen.

3) Reine Kupferfolie: Nur Kupferfolie, die hauptsächlich für die Herstellung von Hohlplatten verwendet wird.


Gegenwärtig sind wir der Hauptlieferant von flexiblen Leiterplatten für Smart Wear Equipment. Darüber hinaus produzieren wir flexible Leiterplatten für 5G-Basisstationen, Hochfrequenz-Leiterplatten , Hochgeschwindigkeits-Leiterplatten , Hochfrequenz-Leiterplatten , Präzisions-Leiterplatten und Bestückungsdienstleistungen für flexible Leiterplatten.



Flexible Leiterplattenfertigung

Erfahren Sie mehr über JHY PCB, indem Sie die Fertigungsmöglichkeiten von Flexible PCB im Folgenden untersuchen. Wir können mehr als Sie sich vorstellen können.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB
