Produktbeschreibung

BGA | Kugelgitteranordnung


Ein Kugelgitterarray ist eine Art oberflächenmontiertes Gehäuse, das für integrierte Schaltkreise verwendet wird. BGA-Pakete werden verwendet, um Geräte wie Mikroprozessoren dauerhaft zu montieren. Ein BGA kann mehr Verbindungsstifte bereitstellen, als in einem Dual-Inline- oder Flat-Package untergebracht werden können.

Wie entwerfe ich eine BGA erfolgreich?

BGA PCB Design Regeln

Gegenwärtig wird der Standard für die Unterbringung einer Vielzahl von fortschrittlichen und vielseitigen Halbleiterbauelementen wie FPGAs und Mikroprozessoren durch das Packen von BGA-Bauelementen (Ball Grid Array) erreicht. BGA-Pakete für Embedded-Design haben sich im Laufe der Jahre erheblich weiterentwickelt, um mit dem technologischen Fortschritt der Chiphersteller Schritt zu halten. Diese besondere Art der Verpackung kann in Standard-BGAs und Mikro-BGAs unterteilt werden. Bei der heutigen Elektroniktechnologie stellt die Forderung nach E / A-Verfügbarkeit auch erfahrene Leiterplattenentwickler vor eine Reihe von Herausforderungen, die sich aus mehreren Ausstiegswegen ergeben. Mit welchen Strategien können wir diese Herausforderungen beim BGA-PCB-Design erfolgreich bewältigen?

Erster Schritt: Geeignete Ausstiegsrouten definieren

Die primäre Herausforderung für Leiterplattenentwickler besteht darin, geeignete Ausstiegswege zu entwickeln, die keine Fabrikationsfehler oder andere Probleme verursachen. Es gibt verschiedene Besonderheiten für Leiterplatten, die Sie benötigen, um eine ordnungsgemäße Fan-Out-Routing-Strategie sicherzustellen, einschließlich Pad- und Via-Größe, Anzahl der E / A-Pins, Anzahl der zum Auffächern des BGA erforderlichen Schichten und Abstand der Leiterbahnbreiten.

Zweiter Schritt: Ermitteln der erforderlichen Ebenen

Es stellt sich auch die Frage, wie viele Schichten ein Leiterplattenlayout haben sollte, was für einen Designer keine einfache Entscheidung ist. Mehr Schichten bedeuten höhere Gesamtkosten des Produkts. Andererseits benötigen Sie manchmal mehr Schichten, um das auf der Leiterplatte auftretende Rauschen zu unterdrücken.

Nachdem ein Designer die Leiterbahn- und Platzbreite des PCB-Designs, die Größe der Durchkontaktierung und die Anzahl der Leiterbahnen in einem einzelnen Kanal ermittelt hat, kann er die Anzahl der benötigten Schichten ermitteln. Die beste Vorgehensweise besteht darin, die Verwendung von E / A-Pins zu minimieren, um weniger Schichten zu haben. In der Regel sind für die ersten beiden Außenseiten des Geräts keine Durchkontaktierungen erforderlich, während für den inneren Abschnitt Durchkontaktierungen erforderlich sind, die unter dem Gerät verlegt werden.

Viele Designer nennen dies den Hundeknochen. Es ist eine kurze Spur vom Pad der BGA-Geräte, mit einem Via am anderen Ende. Der Hundeknochen fächert sich auf und unterteilt das Gerät in vier Abschnitte. Auf diese Weise kann eine andere Schicht auf die verbleibenden inneren Pads zugreifen, und es wird ein Fluchtweg direkt hinter der Kante des Geräts bereitgestellt. Der Vorgang wird fortgesetzt, bis alle Pads vollständig aufgelockert sind.

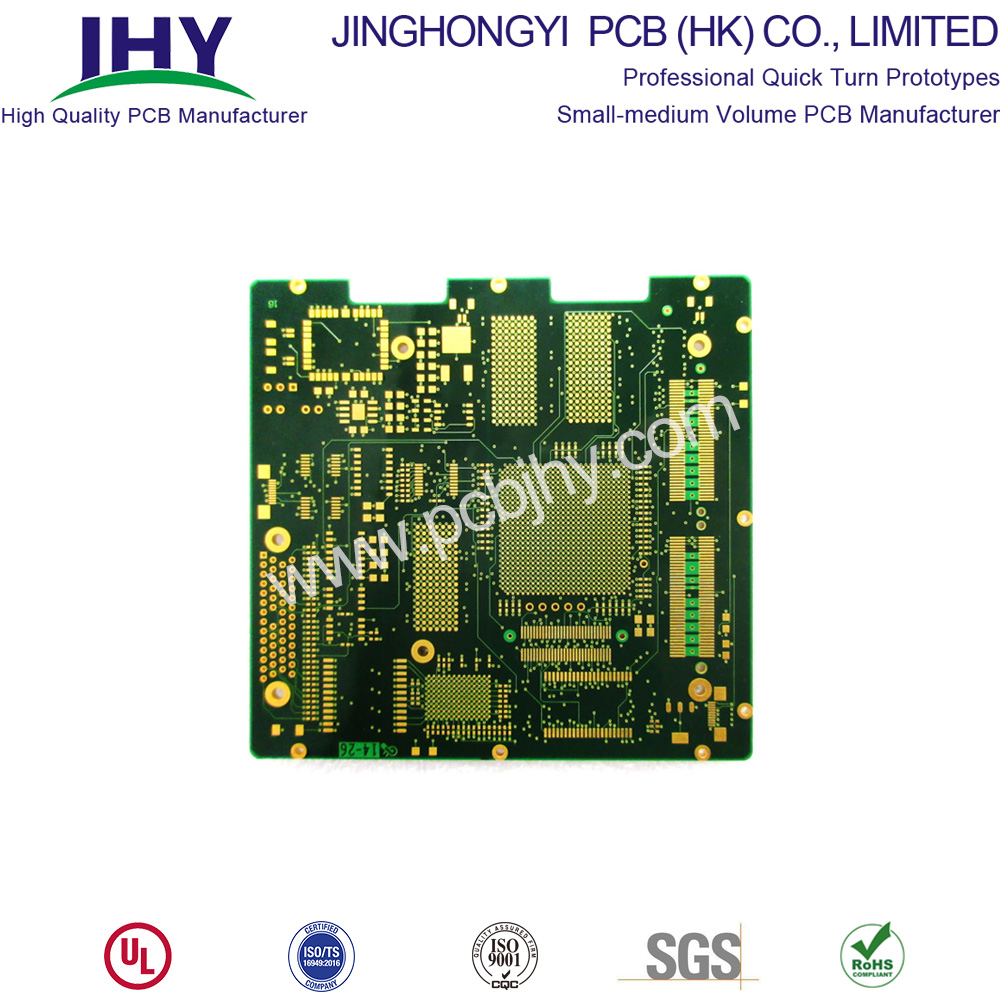

Bild für BGA-Platine


4 Layer BGA PCB China Manufacturer8 Layer BGA PCB China manufacturer and supplier10 Layer BGA PCB | www.pcbjhy.com


Die Attribute des angezeigten Produkts


Type BGA PCB
Layers 8 Layer
Base Material FR4 Tg170
Dielectric Prepreg
Board Thickness 1.6mm±10%
Copper Weight 1oz
Surface Finish ENIG 1U"
Minimum trace Width/Spacing 0.1/0.1mm(4/4mils)
Solder Mask Color Blue
Silkscreen Color White
Min. Hole Size 0.1mm
Min.BGA Pad 0.25mm
Hole Copper Wall Thickness 25.4um
Controlled Impedance Yes
IPC Class III Yes
Flame Retardant Properties 94 V-0
Application Military avionics
