JingHongYi PCB (HK) Co., Limited

Aluminium Metallkern PCB

Aluminium Metallkern PCB

Zahlungsart: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Minimum der Bestellmenge: 1 Piece/Pieces

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: Vakuumpaket

    Produktivität: 10000

    Marke: JHY PCB

    Transport: Ocean,Air

    Ort Von Zukunft: China

    Zertifikate : ISO9001

Produktbeschreibung

Verständnis der Definition von Aluminium-Metallkern-Leiterplatten


Metallkern-PCB bedeutet, dass das Kern- (Basis-) Material für PCB das Metall ist, nicht das normale FR4 / CEM1-3 usw., und derzeit sind Aluminium-, Kupfer- und Stahllegierungen das gebräuchlichste Metall, das für MCPCB-Hersteller verwendet wird. Aluminium hat ein gutes Wärmeübertragungs- und Ableitungsvermögen, ist aber dennoch relativ billiger. Kupfer hat eine noch bessere Leistung, ist jedoch relativ teuer, und Stahl kann in normalen Stahl und Edelstahl unterteilt werden. Es ist steifer als Aluminium und Kupfer, aber die Wärmeleitfähigkeit ist auch niedriger als diese. Menschen werden ihr eigenes Basis- / Kernmaterial entsprechend ihrer unterschiedlichen Anwendung auswählen.

Im Allgemeinen ist Aluminium die wirtschaftlichste Option in Bezug auf Wärmeleitfähigkeit, Steifigkeit und Kosten. Daher besteht das Basis- / Kernmaterial einer normalen Metallkern-Leiterplatte aus Aluminium. Wenn in unserem Unternehmen keine Sonderwünsche oder Anmerkungen vorliegen, bezieht sich der Metallkern auf Aluminium. MCPCB bedeutet dann Aluminiumkern-Leiterplatte. Wenn Sie eine Kupferkernplatine, eine Stahlkernplatine oder eine Edelstahlkernplatine benötigen, sollten Sie der Zeichnung besondere Hinweise hinzufügen.

Manchmal wird die Abkürzung [MCPCB "anstelle des vollständigen Namens als Metal Core PCB oder Metal Core Printed Circuit Board verwendet. Und auch ein anderes Wort bezieht sich auf den Kern / die Basis, so dass Sie auch einen anderen Namen für Metal Core PCB sehen, z als Metallleiterplatte, Metallbasisleiterplatte, Metallverstärkte Leiterplatte, Metallplattierte Leiterplatte und Metallkernleiterplatte und so weiter.

MCPCBs werden anstelle herkömmlicher FR4- oder CEM3-Leiterplatten verwendet, da sie Wärme effizient von den Bauteilen ableiten können. Dies wird durch Verwendung einer thermisch leitenden dielektrischen Schicht erreicht.

Der Hauptunterschied zwischen einer FR4-Platine und einer MCPCB ist das dielektrische Wärmeleitungsmaterial in der MCPCB. Dies wirkt als Wärmebrücke zwischen den IC-Komponenten und der Metallträgerplatte. Die Wärme wird vom Gehäuse durch den Metallkern zu einem zusätzlichen Kühlkörper geleitet. Auf der FR4-Platine bleibt die Wärme stagnieren, wenn sie nicht von einem aktuellen Kühlkörper übertragen wird. Gemäß dem Whitepaper von Avago (AV01-0615DE.pdf) blieb eine MCPCB mit einer 1-W-LED in der Nähe einer Umgebungstemperatur von 25 ° C, während dieselbe 1-W-LED auf einer FR4-Platine 12 ° C über der Umgebungstemperatur lag. LED-Leiterplatten werden immer mit Aluminiumkern hergestellt, manchmal werden aber auch Stahlkernleiterplatten verwendet.


Aluminium Metallkern PCB Materialien und Dicke

Der Metallkern der thermischen Leiterplatte kann Aluminium (Aluminiumkernleiterplatte), Kupfer (Kupferkernleiterplatte oder eine schwere Kupferleiterplatte) oder eine Mischung aus speziellen Legierungen sein. Am gebräuchlichsten ist eine Leiterplatte mit Aluminiumkern.

Die Dicke der Metallkerne in Leiterplatten-Grundplatten beträgt normalerweise 30 bis 125 Mil. Es sind jedoch auch dickere und dünnere Platten möglich.

Vorteile von MCPCB


1. Wärmeableitung

Einige LEDs verbrauchen zwischen 2 und 5 W Wärme und es treten Fehler auf, wenn die Wärme von einer LED nicht richtig abgeführt wird. Die Lichtausbeute einer LED wird reduziert und die Leistung verschlechtert sich, wenn die Wärme im LED-Gehäuse stagniert. Der Zweck eines MCPCB besteht darin, die Wärme von allen aktuellen ICs (nicht nur von LEDs) effizient abzuführen. Die Aluminiumbasis und die wärmeleitende dielektrische Schicht wirken als Brücken zwischen den ICs und dem Kühlkörper. Ein einziger Kühlkörper wird direkt auf der Aluminiumbasis montiert, sodass nicht mehr mehrere Kühlkörper auf den oberflächenmontierten Komponenten erforderlich sind.

2. Wärmeausdehnung

Wärmeausdehnung und -kontraktion sind die Gemeinsamkeiten der Substanz, unterschiedliche WAK unterscheiden sich in der Wärmeausdehnung. Aluminium und Kupfer haben einen einzigartigen Fortschritt als normales FR4. Die Wärmeleitfähigkeit kann 0,8 bis 3,0 W / cK betragen

3. Dimensionsstabilität

Es ist klar, dass die Größe der Leiterplatte auf Metallbasis stabiler ist als Isoliermaterialien. Die Größenänderung von 2,5 bis 3,0% wurde erreicht, wenn Aluminium-PCB und Aluminium-Sandwichplatten von 30 auf 140 bis 150 ° C erhitzt wurden.

Je nach der unterschiedlichen Position des Metallkerns und der Leiterplattenspur lassen sich derzeit fünf Grundtypen unterscheiden:

  • Single Layer MCPCB (nur eine Trace-Schicht auf einer Seite);
  • COB-MCPCB (Chip-on-Board-MCPCB, eine Leiterbahnschicht);
  • Double Layers MCPCB (zwei Trace-Layer auf derselben Seite;
  • Doppelseitiges MCPCB (zwei Spurenschichten auf jeder Seite);
  • Multi Layer MCPCB (mehr als 2 Trace Layer pro Board)


Application of MCPCB

LED lights

High-current LED, Spotlight, high-current PCB

Industrial power equipment

High-power transistors, transistor arrays, push-pull or totem pole output circuit (to tem pole), solid-state relay, pulse motor driver, the engine Computing amplifiers (Operational amplifier for serro-motor), pole-changing device (Inverter)

Cars

firing implement, power regulator, exchange converters, power controllers, variable optical system

Power

voltage regulator series, switching regulator, DC-DC converters

Audio

input - output amplifier, balanced amplifier, pre-shield amplifier, audio amplifier, power amplifier

OA

Printer driver, large electronic display substrate, thermal print head

Audio

input - output amplifier, balanced amplifier, pre-shield amplifier, audio amplifier, power amplifier
Others Semiconductor thermal insulation board, IC arrays, resistor arrays, Ics carrier chip, heat sink, solar cell substrates, semiconductor refrigeration device

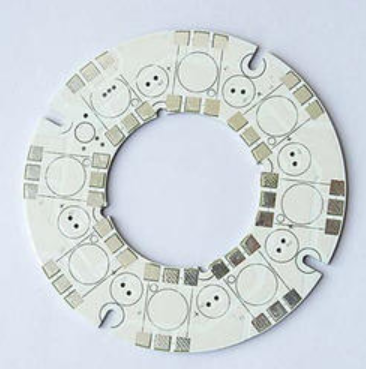

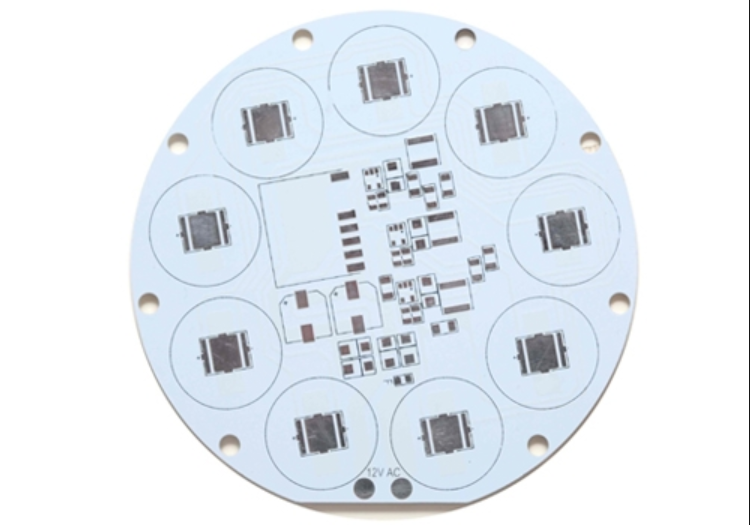

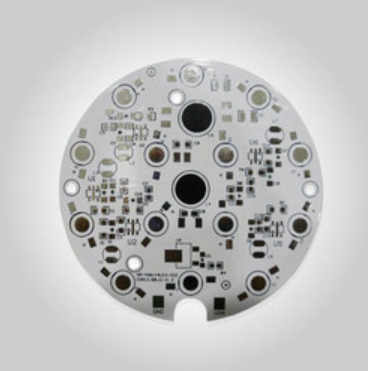

Bild für Aluminium Metal Core PCB


Aluminum Base Metal Core PCBMetal Core PCB Aluminium PCBAluminium Base LED PCB China manufacturer


JHYPCB: Ein erfahrener Aluminium Metal Core PCB Hersteller


JHYPCB stellt seit über 9 Jahren Leiterplatten mit Aluminium-Metallkern her. Mit unseren umfassenden Funktionen für Aluminium-Leiterplatten, Funktionen zur Herstellung von Metallkern-Leiterplatten und dem kostenlosen DFM-Check können Sie hochwertige Aluminiumkern-Leiterplatten innerhalb des Budgets erstellen. Unsere gedruckten Aluminium-Leiterplatten werden häufig für LED-Beleuchtung, Stromversorgungsanlagen und Fahrzeugsysteme verwendet.


Sie können fragen:


Was ist fr4 TG?

Hochtemperatur-PCB Hochtemperatur-PCB aus 4 Materialien. Die Glasübergangstemperatur (Tg) ist eine der wichtigsten Eigenschaften eines Epoxids und der Temperaturbereich, in dem das Polymer von einem harten, glasartigen Material zu einem weichen, gummiartigen Material übergeht. ... FR4 ist ein Codename für Epoxidglas.


Was ist Mcpcb?
Eine Metallkern-Leiterplatte (Metal Core Printed Circuit Board, MCPCB) ist eine Art Leiterplatte, die ein unedles Metallmaterial enthält. Der Kern leitet die Wärme von Bauteilen ab, die eine erhebliche Wärmemenge erzeugen. ... Der Metallkern besteht aus einer Metallplatte mit einer geeigneten Dicke, um Wärme abzuleiten.


Was ist eine Metallkernplatine?
Metallkernplatine und Standard-FR-4 sind häufig verwendete Leiterplattenmaterialien in Verbindung mit Power-LEDs. Das Thermal Clad-Dielektrikum von Henkel ist eine dünne, wärmeleitende Schicht, die zur Wärmeableitung an ein Aluminium- oder Kupfersubstrat gebunden ist.


Aluminium Metal Core Leiterplattenherstellung


Aluminum Metal Core PCB manufacturingChinaAluminum Metal Core PCB manufacturer


Warum Uns Wählen?

  • Sparen Sie Geld und Zeit! Sorgenfreiheit schaffen!
  • Ein professioneller und vertrauenswürdiger Hersteller von PCB-Prototypen.
  • Schnellster Leiterplatten-Prototyp.
  • One-Stop-Lösung für verschiedene Leiterplatten- und SMT-Schablonen.
  • Niedrige Kosten für einfache Leiterplatten.
  • Erschwinglicher Preis für Hightech-Leiterplatten.
  • Mindestbestellmenge 1St.
  • Online-Kundendienst rund um die Uhr.
  • Professioneller Leiterplatteningenieur für den Eins-zu-Eins-Service.
  • Versand pünktlich.
  • Gewährleisten Sie guten Service und Qualität vom Angebot der Leiterplatte bis zur Auslieferung.

PCB Versand

JHY PCB bietet unseren Kunden flexible Versandmethoden. Sie können eine der folgenden Methoden wählen.

Shipment

Versandvorgang
Nach der Produktion und Prüfung werden Ihre Leiterplattenbestellungen an unsere Versandabteilung gesendet. JHY, ein Hersteller von Leiterplatten für die schnelle Lieferung, wird Ihre Leiterplatte schnell und ohne Wartezeit versenden.

JHY PCB 's Packing Way

  • Verwenden Sie einen professionellen PCB-Vakuumbeutel mit darin enthaltenem Trockenmittel. Total vakuumverdichtet.
  • Etikett einfügen und RoHs markieren. Verwenden Sie einen zweiten Vakuumbeutel, um die Platinen wieder zu schützen. Stellen Sie sicher, dass keine Ausnahme vorliegt.
  • Der Mikroschnittbericht und die Zinnprüfplatte werden zusammen mit der Leiterplatte in Kartons verpackt. Die Konformitätsbescheinigung wird dem Kunden per E-Mail als PDF-Datei zugesandt.
  • Mehrere Schichten dickes EPE (Expand Aple Poly Ephylene) werden vollständig in Lücken zwischen PCBs und Kartons gefüllt. Die Dicke von 1 EPE-Schicht beträgt 10 mm.
  • Neutrale Verpackung wird angenommen, wenn keine besonderen Anforderungen bestehen. Starke und dicke kartons (dicke: 10mm, 7 schichten). Unterschiedliche Kartongrößen wurden entwickelt, um die Anforderungen unterschiedlicher Leiterplattengrößen zu erfüllen. Alle paket sind innerhalb der gewichtsgrenze von kartons. Für massenproduktionsauftrag, nicht mehr als 21 kg pro karton normalerweise.
  • Alle mit starkem Klebeband versiegelten Kartons sollten zweimal versiegelt werden, um die Haltbarkeit zu erhöhen.
  • Feste PP / PET-Bänder werden außerhalb von Kartons verwendet.
  • Versandmarke, Schutzmarke und Postleitzahletikett sind gut lesbar angebracht.
Was immer wir tun oder woran wir denken, ist sicherzustellen, dass die Boards sicher und schnell zum Kunden geliefert werden.
