8 Schicht PCB

Produktkategorie von 8 Schicht PCB, wir sind spezialisierte Hersteller aus China, PCB-Leiterplatte , 8 Schicht PCB Lieferanten / Fabrik, Großhandel hochwertige Produkte von Kundenspezifische mehrschichtige Leiterplatte R & D und Produktion, haben wir die perfekte After-Sales-Service und technische Unterstützung. Freuen Sie sich auf Ihre Mitarbeit!

Alle Produkte

  • 8-lagige Sacklochplatine

    8-lagige Sacklochplatine

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    Produktparameter Anwendungsbranche: Industrielle Steuerung Anwendungsprodukte: Ausrüstung Motherboard Schichtnummer: 8 Sondertechnologie: Sackloch Oberflächenbehandlung: Immersion Gold Material: FR4 Äußere Linienbreite / Abstand: 4 / 5mil Innere Linienbreite / Abstand: 4 / 3.5mil Plattendicke: 1,6 mm Mindestöffnung:...

  • 8-lagige Leiterplatte

    8-lagige Leiterplatte

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    Wir sind professonal 8 Schicht PCB Board Hersteller in China. Das Unternehmen wurde 2011 gegründet und bedient Kunden aus über 40 Ländern, die in verschiedenen Elektronikindustrien tätig sind. Über 70% der Produkte werden nach Amerika, Europa und in andere Länder im asiatisch-pazifischen Raum exportiert. Wir konnten...

  • 8 Layer Stackup PCB

    8 Layer Stackup PCB

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    8 Layer Stackup PCB 8-Lagen-Leiterplatte wird im Allgemeinen in kompakten Geräten eingebaut, bei denen nur sehr begrenzte Abstände eingehalten werden müssen, z. B. Laptop-Motherboard, Kommunikations-Backplane, tragbare Uhr usw. Aufgrund der Komplexität und der hohen Herstellungskosten sollte die Herstellung Ihrer...

  • 8-lagige Leiterplatte

    8-lagige Leiterplatte

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    Wertvolle 8-Lagen-Aufbaurichtlinien für PCBs von erfahrenen PCB-Herstellern Die 8-Lagen-Leiterplatte (eine der Multilayer-Leiterplatten) in der Multilayer-Leiterplatten- Fertigungstechnologie bietet viel Platz für mehrere Stromversorgungsinseln. Alle Signalebenen haben mindestens eine referenzierende Leistungsebene....

  • 8-lagige Leiterplatte QuickTurn-Leiterplatte

    8-lagige Leiterplatte QuickTurn-Leiterplatte

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    8 Lagen PCB RoHs TG180 3.2mm ENIG 8 starre LayerPCB-Leiterplatte, FR4 TG180. Fertige Brettstärke ist 3.2mm. 4oz fertige Kupferdicke. Das Oberflächenfinish ist ENIG 2u ". Die minimale Spurbreite und der Abstand betragen 0,1 mm. Holen Sie sich ein schnelles Angebot für PCB-Prototypen mit JHY PCB ein Sie können uns...

  • 8-lagiger Leiterplatten-Prototyp

    8-lagiger Leiterplatten-Prototyp

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    8-lagiger PCB-Prototyp Benötigen Sie ein Multilayer-PCB-Prototyping mit kurzen Durchlaufzeiten? Leiterplatten mit schneller Durchlaufzeit In den letzten Jahren haben Ingenieure, Monteure und Designer auf der ganzen Welt mit unseren Leiterplatten mit schneller Durchlaufzeit gerechnet. Große und kleine Unternehmen...

  • 8-lagige Protoype-Leiterplatte

    8-lagige Protoype-Leiterplatte

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    Prototyp der Leiterplatte Prototypen PCB (griechisch: "Antetype") beziehen sich auf Muster für die anfängliche Funktionsprüfung von Leiterplatten. Diese Leiterplatten werden oft in kürzerer Zeit benötigt, da die Weiterentwicklung der Prototypen sonst viel Zeit in Anspruch nimmt und die anschließende...

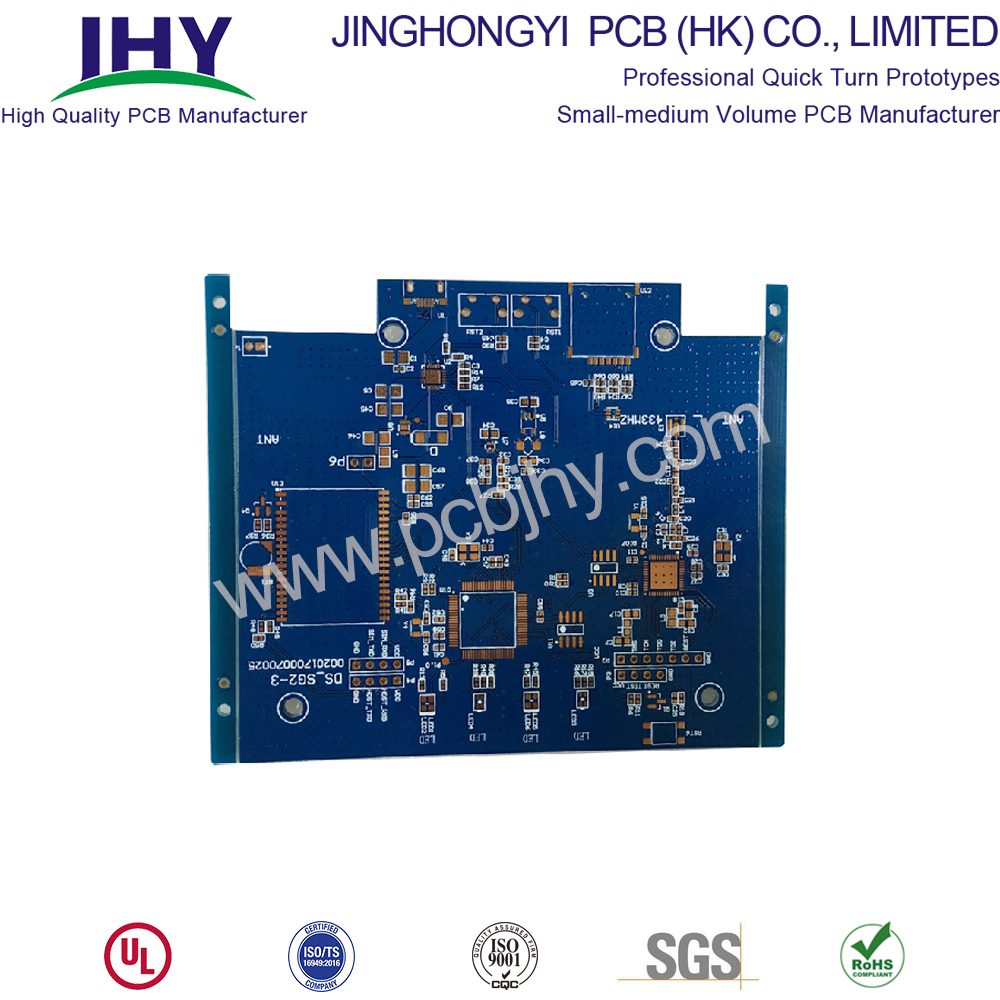

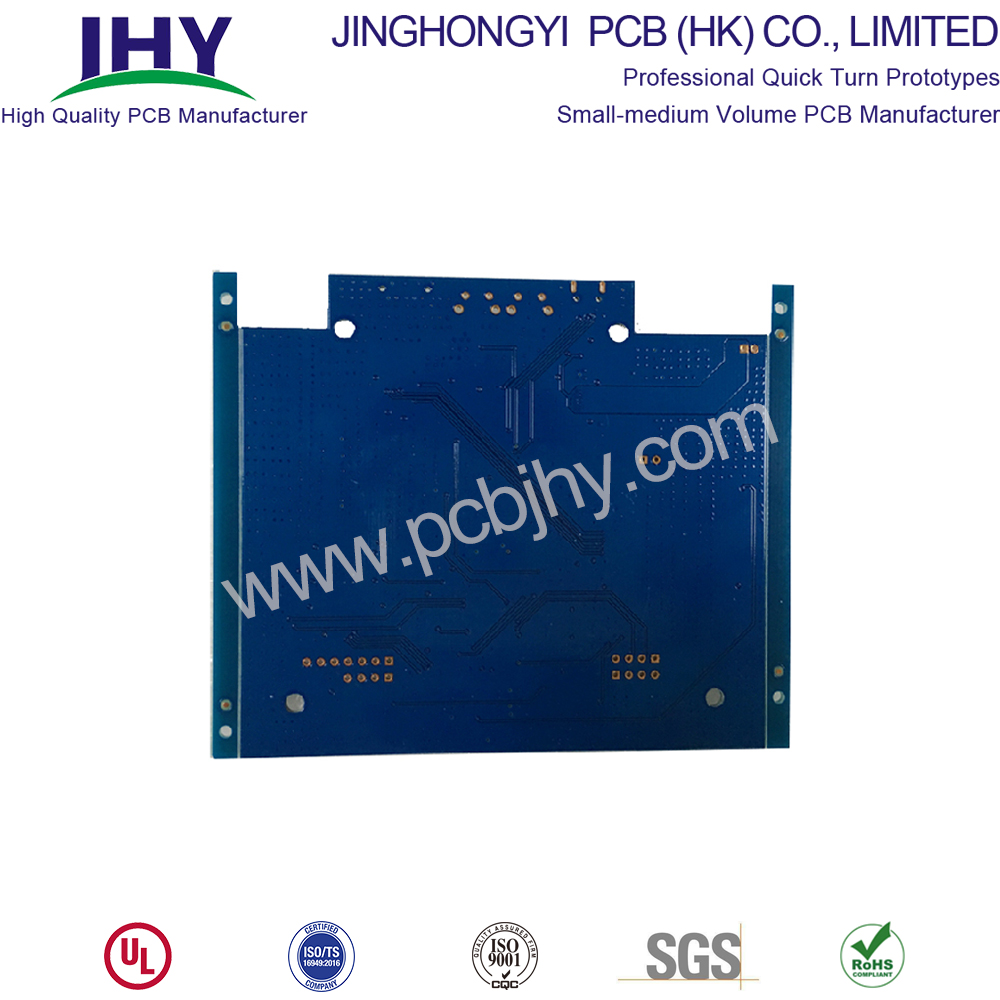

  • 8 Lagen PCB Immersion Gold Blue FR4

    8 Lagen PCB Immersion Gold Blue FR4

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    8 Lagen PCB Immersion Gold Blue FR4 8-lagige Leiterplatte wird in der Regel in kompakte Geräte eingebaut, bei denen der Abstand stark eingeschränkt ist, wie z. B. Laptop-Motherboard, Kommunikations-Backplane, tragbare Uhr usw. Aufgrund der Komplexität und der hohen Herstellungskosten sollte Ihre...

  • 8-lagige Leiterplatte FR4 HASL

    8-lagige Leiterplatte FR4 HASL

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    8-lagige Leiterplatte FR4 HASL Eine 8-lagige FR-4-Leiterplatte weist eine komplexere Struktur auf. JHY PCB ist ein renommierter Name auf dem Gebiet der Herstellung von 8-Lagen-Prototyp-Leiterplatten . Es verfügt über mehrere Leistungs- und Masseebenen - eine digitale Masseebene verhindert Rauschkopplungen. Es bietet...

  • 8-lagiges Immersions-Gold-PCB

    8-lagiges Immersions-Gold-PCB

    • Marke: JHY PCB

    • Verpakung: Vakuumpaket

    8-lagiges PCB-Immersionsgold Wir verwenden feuerfestes FR-4-Material. Dieses Material ist besonders für Mehrschichtplatten mit hoher Dichte sehr effektiv. Diese Eigenschaften des FR-4-Materials machen es zur besten Wahl für Mehrschichtanwendungen mit hohem Volumen und feinen Linien. Aufgrund seiner Haltbarkeit,...

China 8 Schicht PCB Lieferanten

8-lagige Leiterplatte - Aufbau & Kosten & Prototypenfertigung

Was ist 8 schicht PCB?

Die 8-Lagen-Leiterplatte ist eine Leiterplatte mit 8 Lagen, die mit vordefinierten und zuverlässigen gegenseitigen Verbindungen zwischen den Lagen fest zusammengestapelt sind. Die Struktur der achtschichtigen PCB ist komplizierter. Heutzutage haben Leiterplatten häufig 8 bis 12 Schichten oder mehr, und Elektronikingenieure wissen, dass das Entwerfen für so viele Schichten einen gut konfigurierten Schichtstapel erfordert.


8-Lagen-Leiterplatten werden in der Regel in kompakten Geräten mit strengen Abstandsanforderungen installiert, z. B. Notebook-Motherboards, Kommunikations-Backplane, tragbare Uhren usw. Aufgrund der Komplexität und der hohen Herstellungskosten sollte Ihre 8-Lagen-Leiterplattenherstellung von erfolgen zuverlässige und erfahrene Hersteller. Jinghongyi PCB konzentriert sich seit 8 Jahren speziell auf die Herstellung und Montage von hochwertigen Leiterplatten und bietet hochwertige Produkte und Dienstleistungen für verschiedene Kunden. Unsere fortschrittliche Produktionslinie und unser schnelles Reaktionsteam sorgen dafür, dass Sie sich ohne Probleme wohl und sicher fühlen. Sie können sich darauf verlassen, dass Sie den Auftrag bei uns aufgeben.


8L PCB


Typische 8-Lagen-Leiterplatten-Stapelmethoden und Richtlinien


Der Standardaufbau von 8-Lagen-Leiterplatten sieht wie folgt aus

  1. Signal1
  2. Boden
  3. Signal2
  4. Leistung
  5. Boden
  6. Signal3
  7. Leistung
  8. Signal4

Mit einer achtschichtigen Leiterplatte können zwei zusätzliche Schichten hinzugefügt werden, oder es können zwei Ebenen hinzugefügt werden, um die EMV-Leistung zu verbessern. Die meisten Leiterplatten mit acht Schichten werden übereinandergelegt, um die EMV-Leistung zu verbessern, anstatt zusätzliche Verdrahtungsschichten hinzuzufügen. Im Vergleich zu 6-Lagen-Leiterplatten ist der prozentuale Kostenanstieg bei 8-Lagen-Leiterplatten geringer als bei 4-Lagen-Leiterplatten zu 6-Lagen-Leiterplatten. Um die EMV-Leistung zu verbessern, ist die Kostenerhöhung daher angemessen. Daher bestehen die meisten 8-Lagen-Platinen aus vier Verdrahtungslagen und vier Ebenen.

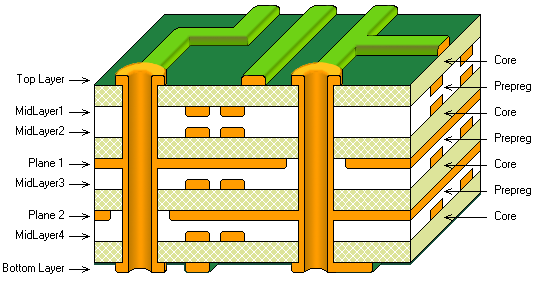

8 layer PCB stackup | JHYPCB

8-lagiger Leiterplattenstapel

8 Layer PCB Stack up

8-lagiger Leiterplattenstapel


Kurz gesagt, 8-Lagen-Leiterplatten werden normalerweise verwendet, um die EMV-Leistung von Leiterplatten zu verbessern, anstatt die Anzahl der Lagen zu erhöhen.

Unabhängig davon, wie Sie sich für die Stapelebene entscheiden, wird die Verwendung einer 8-lagigen Leiterplatte mit sechs Verdrahtungsebenen nicht empfohlen. Wenn Sie sechs Leitebenen benötigen, sollten Sie eine 10-lagige Leiterplatte verwenden. Daher kann die 8-Lagen-Platine als die 6-Lagen-Platine mit der besten EMV-Leistung angesehen werden.

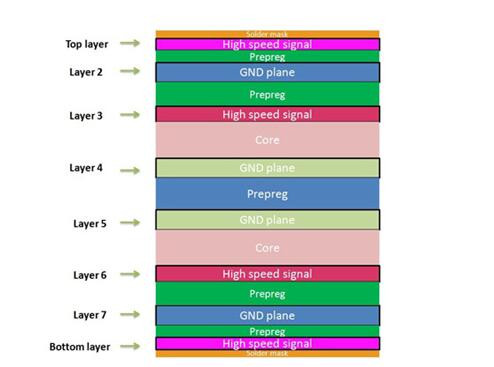

Grundlegende Schicht einer achtschichtigen Leiterplatte mit hervorragender EMV-Leistung


The basic stack-up of an eight-layer board with excellent EMC performance

Alle Signalschichten grenzen an die Ebene an und alle Schichten sind eng gekoppelt. Hochgeschwindigkeitssignale werden zwischen Ebenen eingegraben, sodass Ebenen eine Abschirmung bieten, um die Übertragung dieser Signale zu verringern. Zusätzlich verwendet die Leiterplatte mehrere Erdungsschichten, um die Erdungsimpedanz zu verringern.


Andere Formen des 8-Lagen-PCB-Aufbaus

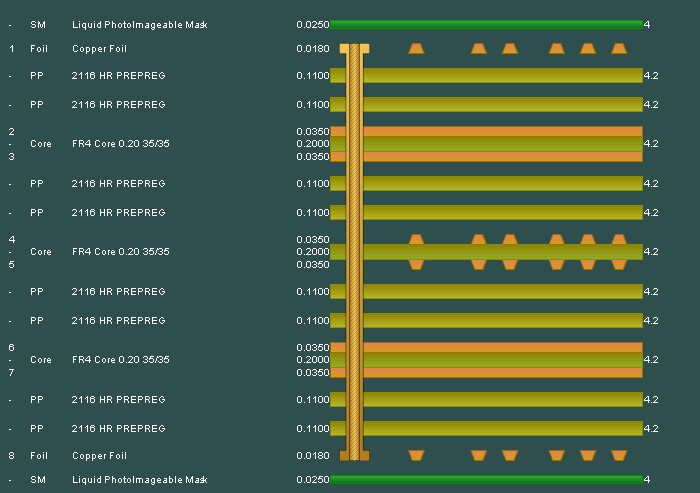

A typical 8 Layer PCB Stackup

Ein typischer 8-Lagen-PCB-Stackup

0.062[8 layer PCB stackup

0,062 [8-lagiger PCB-Stapel

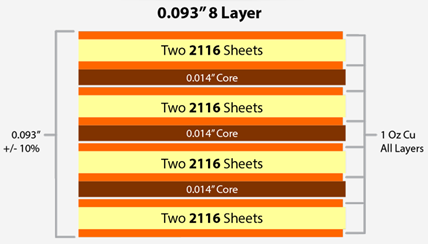

0.093[ 8-Layer PCB Stackup

0,093 [8-lagiger PCB-Stapel


Lassen Sie uns den Schluss ziehen, dass die Verwendung von mehr als acht PCB-Schichten fast keinen EMV-Vorteil hat. Normalerweise werden nur 8 Schichten verwendet, wenn zusätzliche Schichten für das Signalverfolgungsrouting benötigt werden. Wenn sechs Verdrahtungsschichten benötigt werden, sollte eine 10-lagige Leiterplatte verwendet werden.

Bisher haben wir auch die Kosten- und Preisunterschiede zwischen 6-Lagen-PCB, 8-Lagen-PCB und 10-Lagen-PCB geklärt.



8 Schicht PCB Dicke

8 LAYER 1.6 MM STANDARD STACKUP AND THICKNESS

8 SCHICHT 1,6 MM STANDARD STAPELUNG UND DICKE

8 Layer Stackup - 1.6mm thickness

layer order layer name material type material description dielectric constant thickness copper weight
1 top copper signal 0.035mm 1 oz
2116 prepreg 4.5 0.12mm
2 inner 1 copper plane 1 oz
core 4.6 0.3mm
3 inner 2 copper plane 1 oz
7630 prepreg 4.7 0.2mm
4 inner 3 copper plane 1 oz
core 4.6 0.3mm
5 inner 4 copper plane 1 oz
7630 prepreg 4.7 0.2mm
6 inner 5 copper plane 1 oz
core 4.6 0.3mm
7 inner 5 copper plane 1 oz
2116 prepreg 4.5 0.12mm
8 bottom copper signal 0.035mm 1 oz
Final board thickness: 1.6mm±0.13mm




8-Lagen-Prototyp-PCB-Fertigungsservice


Die 8-Lagen-Prototyp-FR-4-Leiterplatte ist eine 8-Lagen-Leiterplatte, die mit einer vordefinierten und zuverlässigen Verbindung zwischen den Lagen fest gestapelt ist. Die 8-lagige FR-4-Leiterplatte ist komplexer aufgebaut. Jinghongyi PCB ist ein großes Unternehmen in Shenzhen, China, das 8-Schicht-Prototyp PCB herstellen kann.

Jinghongyi PCB kann Ihnen mehrschichtige Leiterplatten gemäß RoHS-Standard liefern. Mit lamelliertem Material kann es Hochtemperatur im Versammlungsprozeß zusammenbringen. Wichtig ist, dass bei einigen bleifreien Montageprozessen laminierte Substrate über einen längeren Zeitraum Temperaturen von mehr als 260 Grad Celsius oder 500 Grad Fahrenheit standhalten müssen. Um dieses Problem zu lösen, haben wir Hochtemperaturlaminate auf Lager, damit unsere Kunden die Anforderungen an höhere Temperaturzyklen für einige bleifreie Montageanwendungen erfüllen können.


JHY PPCB ist einer der führenden 8-Lagen-Leiterplattenhersteller. Für weitere Informationen senden Sie uns bitte eine E-Mail.
